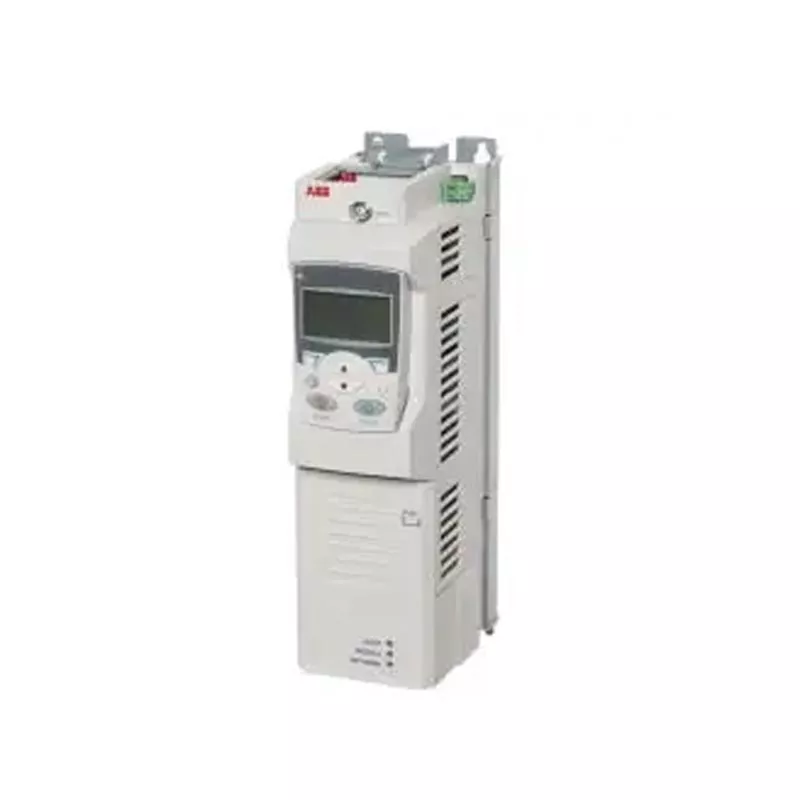

ABB ACS850 è un convertitore di frequenza a frequenza variabile (VFD) a convertitore singolo progettato per applicazioni industriali. Posizionato come alternativa pratica e di nuova generazione alla serie ACS800 di fascia alta, affronta le sfide comuni nel retrofit dei sistemi legacy, come lo spazio di installazione limitato e le capacità di elaborazione logica insufficienti.
Rispetto ai tradizionali convertitori in armadio, l'ACS850 presenta un ingombro ridotto e supporta il montaggio su guida affiancata, risparmiando spazio prezioso all'interno degli armadi elettrici.
L'unità è dotata del caratteristico involucro nero di ABB, durevole e resistente allo sporco, che la rende adatta agli ambienti polverosi delle fabbriche.
Dotato di un pannello di controllo frontale con pulsanti fisici e un ampio schermo LCD, l'azionamento offre un monitoraggio intuitivo dei parametri e un processo operativo semplice e fluido.
Il coperchio del terminale è progettato in modo sicuro; una volta aperto, rivela un layout di cablaggio interno organizzato, consentendo agli elettricisti di completare rapidamente il cablaggio e semplificando la messa in servizio in loco.
1. ABB ACS850 utilizza la tecnologia Direct Torque Control (DTC) proprietaria di ABB, offrendo una rapida risposta dinamica del motore e un controllo di velocità e coppia ad alta precisione, ottenendo prestazioni eccellenti anche senza un encoder esterno.
2. Progettato per il controllo autonomo per impieghi gravosi, gestisce efficacemente carichi fluttuanti in applicazioni quali miscelazione, trasporto ed estrusione.
3. Dispone di funzionalità di programmazione di blocchi funzione integrate per gestire la complessa logica in loco; può gestire attività logiche specifiche dell'apparecchiatura indipendentemente da un PLC esterno, rendendolo ideale per progetti di retrofitting di sistemi preesistenti.
|
Elemento di confronto |
ACS800 |
ACS850 |
Note di lavoro in loco |
|
Posizionamento del prodotto |
Serie di fascia alta, ammiraglia della generazione precedente |
Successore pratico dell'ACS800 |
ACS850 è posizionato come percorso sostitutivo diretto per ACS800, non come piattaforma di aggiornamento di fascia alta -1 |
|
Tecnologia di controllo |
Controllo diretto della coppia (DTC) |
Controllo diretto della coppia (DTC) |
Entrambi condividono la stessa tecnologia DTC di base; prestazioni del motore comparabili -3 |
|
Unità di controllo |
Unità di controllo RDCU |
Unità di controllo JCU |
Non intercambiabile; le centraline sono diverse |
|
Pannello di controllo |
CDP312R (incluso nella configurazione standard) |
ACS-CP-U (opzionale, non standard) |
È necessario ordinare il pannello di controllo separatamente o utilizzare un pannello compatibile; l'interfaccia è diversa dall'ACS800 |
|
Reattore in arrivo |
Integrato standard per tutti i telai (R2–R8) |
Integrato per telai C–G2; A–B richiedono un'opzione esterna |
Verificare se è necessario un reattore esterno per telai di dimensioni inferiori |
|
Chopper di frenatura |
Norma per R2, R3; opzionale per R4–R8 |
Standard per le grandezze A–D; opzionale per E0–G2 |
Verifica la disponibilità del chopper di frenatura in base alla dimensione del telaio -1 |
|
Filtro EMC |
Le specifiche regionali variano |
Non incluso nella norma; opzionale |
Se necessario, è necessario ordinare esplicitamente l'opzione filtro EMC |
|
Grado di protezione |
R2–R6: IP21; R7–R8: IP00 |
IP20 (standard) |
La classificazione IP è diversa; l'ambiente del gabinetto dovrebbe essere rivalutato |
|
Ingresso/uscita cavi |
Dal basso verso l'interno, dal basso verso l'esterno (R2-R6); Dall'alto verso l'esterno (R7–R8) |
Top-in, bottom-out (tutte le dimensioni del telaio) |
Il percorso del cablaggio richiede una ripianificazione: le direzioni di entrata/uscita differiscono -1 |
|
Definizioni dei terminali |
Specifico per la piattaforma RDCU |
Nuova assegnazione dei terminali |
Deve verificare e ricablare punto per punto; non è possibile riutilizzare direttamente il cablaggio originale |
|
Struttura dei parametri |
Gruppi di parametri (struttura tradizionale) |
Nuova architettura dei parametri |
Impossibile copiare direttamente i parametri; deve essere riconfigurato in base alla targa del motore e ai dati di processo |
|
Logica incorporata |
Richiede PLC esterno o RDCO per master-slave |
Programmazione di blocchi funzione incorporati |
Alcuni task logici possono essere migrati nell'azionamento, salvando potenzialmente un PLC esterno |
|
Padrone-Schiavo |
Richiede l'opzione RDCO + fibra ottica |
Solo cablaggio esterno; supporto integrato |
Semplifica notevolmente l'installazione master-slave -1 |
|
STO (Coppia di sicurezza disattivata) |
Opzionale |
Caratteristica standard |
Funzione di sicurezza inclusa di default; verificare se il circuito di sicurezza esistente necessita di modifiche -1 |
|
Gamma di potenza |
Fino a 560 kW, R8 e inferiori |
Corrisponde a ACS800 500 V e inferiore, ≤ 560 kW |
La selezione si basa sulla corrente nominale, non sulla corrispondenza diretta del numero di modello -1 |
Note importanti:
Non "Plug-and-Play": Sebbene l'ACS850 sia il successore pratico dell'ACS800, non è un sostituto diretto. Le dimensioni fisiche, le assegnazioni dei terminali e le strutture dei parametri sono tutte diverse.
Metodo di corrispondenza del modello: utilizzare la corrente nominale come criterio di corrispondenza principale, non i numeri del modello.
Migrazione dei parametri: l'ACS850 supporta la modalità Backup dei parametri, che consente di caricare i set di parametri sul pannello di controllo e di scaricarli sugli azionamenti compatibili.
L'ABB ACS850 viene generalmente installato all'interno di armadi elettrici. L'esecuzione della seguente manutenzione di base può prolungare efficacemente la durata di servizio dell'unità:
1. Garantire percorsi di ventilazione liberi all'interno dell'armadio e pulire regolarmente la polvere dalle prese d'aria del convertitore per evitare allarmi di surriscaldamento causati da un flusso d'aria ostruito.
2. Stringere periodicamente i terminali di ingresso e uscita ad alta corrente per evitare guasti di surriscaldamento causati da collegamenti allentati o ossidati.
3. Se il rumore della ventola aumenta in modo anomalo, solitamente indica l'usura dei cuscinetti; è sufficiente sostituire il gruppo ventola. Il design dell'unità consente una facile rimozione e installazione della ventola durante la manutenzione in loco.
4. Assicurarsi che l'unità sia protetta da polvere e umidità; gli ambienti di stoccaggio e di funzionamento devono essere esenti da condensa e gas corrosivi.
5. Raccomandiamo di registrare regolarmente dati importanti come la corrente operativa e la temperatura per aiutare a prevedere potenziali guasti.
Yueyang Tongtu è specializzato nella fornitura di pezzi di ricambio per l'automazione e offre il seguente supporto tecnico:
- Competenza nella selezione e nell'abbinamento dei prodotti di azionamento: dopo aver ricevuto i dettagli del modello, verifichiamo la compatibilità dei parametri del motore in base alle caratteristiche di carico specifiche in loco del cliente.
- Supporto di preconfigurazione: per soddisfare requisiti di processo specifici, possiamo fornire assistenza con la preimpostazione dei parametri prima della spedizione, consentendo la messa in funzione immediata dell'apparecchiatura all'accensione e abbreviando il ciclo di messa in servizio in loco.
- Coordinamento completo: facilitiamo la comunicazione relativa a modelli, qualità, programmi di consegna e prezzi, allineando i piani di consegna alle tempistiche del progetto. - Possiamo coordinarci con l'agente ricevente designato dal cliente per gli accordi in contrassegno (COD), garantire la spedizione tempestiva in base agli ordini e assistere con il coordinamento necessario per l'accettazione delle apparecchiature.
R: In termini di prestazioni, può sostituire i modelli ACS800 di fascia alta; tuttavia, non si tratta di una sostituzione diretta "plug-and-play". Esistono differenze nelle strutture dei parametri e nelle definizioni dei terminali tra il vecchio e il nuovo modello. Il lavoro in loco richiede la verifica del cablaggio e la migrazione dei parametri del processo. Possiamo assistervi nella selezione iniziale del modello e nel processo di verifica.
R: Forniamo unità nuove di zecca e complete provenienti da canali ufficiali. Vengono forniti con l'ultima versione del firmware e includono tutti i manuali e gli accessori originali; non forniamo apparecchiature rinnovate o modificate.
R: Sì. Se il cliente fornisce i dati di targa del motore e i requisiti di processo, possiamo eseguire la preconfigurazione prima della spedizione. Una volta che l'attrezzatura arriva in loco, è necessaria solo una semplice verifica prima del funzionamento di prova.
R: Quando non in uso, l'apparecchiatura deve essere conservata lontano da aree con elevata umidità, condensa o polvere pesante e protetta da umidità e polvere. Per la conservazione a lungo termine, si consiglia di accendere periodicamente l'unità per prevenire l'accumulo di umidità.
R: Fornire il numero completo del modello dell'azionamento, le specifiche di potenza e tensione del motore, il tipo di carico in loco e l'ubicazione del progetto. Forniremo quindi un preventivo corrispondente e un tempo di consegna stimato.
