Yueyang Tongtuè un fornitore di componenti per l'automazione industriale con sede in Cina e con oltre 20 anni di esperienza. Disponiamo di uno stock fisico di controller di sicurezza HIMA, moduli I/O, schede di comunicazione e alimentatori, che supportano sia modelli attivi che fuori produzione per la sostituzione e la manutenzione programmata.
Moduli HIMA specializzati in sistemi strumentati di sicurezza ad alta integrità (SIS). A differenza dei PLC generici,Moduli PLC HIMAsono realizzati appositamente per applicazioni critiche per la sicurezza, con la certificazione TÜV che raggiunge SIL 3 o SIL 4 i livelli più alti definiti dalla norma IEC 61508.
I moduli PLC HIMA costituiscono il nucleo di un sistema strumentato di sicurezza (SIS) progettato per monitorare e controllare potenziali pericoli nei processi industriali. L'architettura del sistema include in genere le seguenti categorie di componenti:
Offriamo diverse serie di controller di sicurezza per soddisfare requisiti e scale di applicazione diversi:
| Serie | Livello di sicurezza | Caratteristiche e applicazioni |
|---|---|---|
| HIMax | SIL 3, PL e | Sistema modulare per applicazioni medio-grandi; supporta configurazioni ridondanti; adatto per industrie di processo e trasporti ferroviari |
| HIMatrix | SIL 3, PL e | Sistema compatto per applicazioni critiche in termini di tempo e installazioni distribuite come l'automazione dei macchinari |
| HIQuad X | SIL3 | Sistema ad elevata tolleranza agli errori con ridondanza scalabile |
| Planare4 | SIL4 | Sistema cablato progettato per il massimo livello di sicurezza (SIL 4) |
| H41q | SIL 3 (certificato TÜV) | Sistema compatto e ad alta disponibilità adatto a sistemi di piccole dimensioni con punti I/O limitati |
| H51q | SIL 3 (certificato TÜV) | Sistema modulare e ad alta disponibilità che supporta layout distribuiti ed espansione fino a 256 moduli I/O |
Un tipico sistema di controllo di sicurezza HIMA è costituito dai seguenti tipi di moduli principali:
Il modulo CPU esegue la logica di sicurezza. Se viene rilevata una discrepanza tra i due processori, il sistema entra in uno stato sicuro. Questa architettura ottiene la certificazione SIL 3 pur mantenendo un'elevata disponibilità.

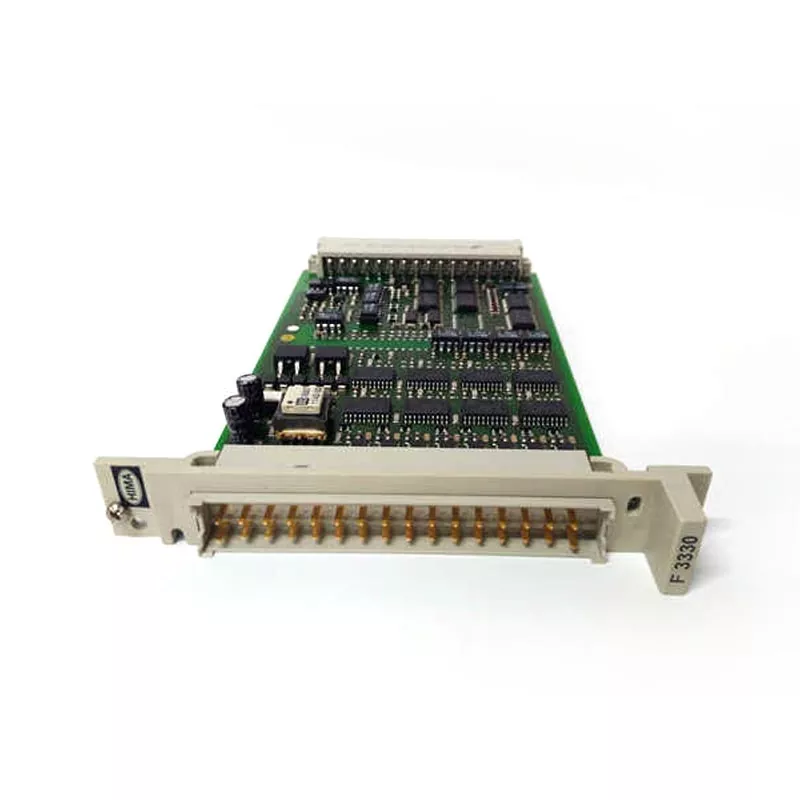

Questi collegano i sensori e gli attuatori di campo al controller. Sono disponibili moduli di ingresso/uscita digitali (come F3330) e moduli di ingresso/uscita analogici. La ridondanza può essere implementata a livello di canale o di modulo, consentendo al sistema di tollerare singoli guasti senza perdere la funzione di sicurezza.
I moduli di comunicazione gestiscono la comunicazione interna del sistema e la connettività di rete esterna. Il protocollo SafeEthernet di HIMA supporta percorsi di comunicazione ridondanti: se un percorso fallisce, l'altro prende il sopravvento senza interrompere il funzionamento del sistema.
Forniscono alimentazione al sistema e in genere accettano un ingresso a 24 V CC. Sono supportate configurazioni di alimentazione ridondanti per migliorare la disponibilità del sistema.
L'architettura TMR (Triple Modular Redundancy) garantisce che nessun singolo punto di guasto possa compromettere la funzione di sicurezza. Se un canale si guasta, i canali rimanenti continuano a funzionare e il sistema mantiene la piena funzionalità.
Il protocollo SafeEthernet di HIMA supporta percorsi di comunicazione ridondanti. Se un percorso fallisce, l'altro subentra senza interrompere il funzionamento del sistema.
Tutti i moduli PLC HIMA sono certificati TÜV per soddisfare i requisiti IEC 61508. Questa certificazione non è semplicemente un esercizio di conformità e rappresenta la verifica dei processi di progettazione, produzione e test del modulo rispetto ai più rigorosi standard di sicurezza funzionale.
Il sistema è altamente configurabile e può essere personalizzato in base alle specifiche esigenze del cliente. Questa flessibilità consente ai moduli di servire diversi settori e scenari applicativi.
I moduli PLC HIMA sono distribuiti in settori in cui l'integrità della sicurezza è fondamentale:
Raffinerie, impianti chimici, piattaforme offshore e oleodotti e gasdotti a lunga distanza. I sistemi HIMA forniscono arresto di emergenza (ESD), rilevamento di incendi e gas e protezione dalla pressione ad alta integrità (HIPPS) per queste installazioni critiche.
Treni di produzione complessi che richiedono sistemi di sicurezza ad alta affidabilità. I moduli monitorano le condizioni del reattore, gestiscono le sequenze di arresto di emergenza e applicano gli interblocchi di sicurezza.
Le centrali elettriche e gli impianti nucleari si affidano ai sistemi di sicurezza HIMA per il controllo delle turbine, la sicurezza delle caldaie e la protezione dei reattori. I sistemi Planar4 sono spesso specificati per applicazioni nucleari SIL 4.
Ferrovie e metropolitane utilizzano i sistemi di sicurezza HIMA per la segnalazione, il controllo dei treni e la sicurezza dei binari. I sistemi HIMax sono distribuiti in centri di gestione del traffico centralizzati; I sistemi HIMatrix forniscono una logica di sicurezza distribuita nelle installazioni lungo i percorsi.
Sicurezza del processo per reattori batch, sistemi di sterilizzazione e movimentazione di materiali pericolosi.
D: Qual è la differenza tra i moduli PLC HIMA e i PLC standard?
R: I moduli PLC HIMA sono PLC di sicurezza progettati per sistemi strumentati di sicurezza (SIS). Impiegano elevata ridondanza, elevata tolleranza ai guasti e certificazione TÜV per raggiungere i livelli di sicurezza SIL 3 o SIL 4. I PLC standard non sono certificati per questi livelli di integrità della sicurezza e non sono adatti per applicazioni critiche per la sicurezza.
D: Quali livelli di integrità della sicurezza supportano i moduli PLC HIMA?
R: A seconda della serie, i sistemi HIMA supportano SIL 3 (HIMax, HIMatrix, H41q, H51q) o SIL 4 (Planar4) secondo IEC 61508. La serie specifica deve essere selezionata in base ai requisiti SIL dell'applicazione.
D: Questo modulo può essere utilizzato per sistemi di arresto di emergenza?
R: Sì. Sono ampiamente utilizzati nell'arresto di emergenza (ESD), nel monitoraggio di incendi e gas (F&G), nella protezione dalla pressione ad alta integrità (HIPPS) e nei sistemi di gestione dei bruciatori (BMS) nei settori petrolifero, del gas e chimico.
D: Cos'è SafeEthernet e in che modo migliora l'affidabilità del sistema?
R: SafeEthernet è il protocollo di comunicazione di sicurezza di HIMA, che supporta percorsi di trasmissione ridondanti tra controller e I/O remoti. Se un percorso fallisce, l'altro subentra senza interruzioni, migliorando la disponibilità complessiva del sistema.
D: È possibile espandere o aggiornare questi moduli dopo l'installazione?
R: Sì. I sistemi HIMax e H51q sono modulari e supportano l'espansione con moduli I/O aggiuntivi man mano che i requisiti crescono. Gli aggiornamenti hardware e software possono essere implementati con un'adeguata pianificazione e valutazioni della sicurezza.
D: I moduli PLC HIMA sono ancora in produzione?
R: La maggior parte delle serie HIMA rimane in produzione, ad eccezione di alcuni modelli legacy più vecchi. Yueyang Tongtu mantiene sia i modelli di produzione attivi che i modelli fuori produzione in stock fisico. Per disponibilità specifica, richiedere un preventivo con il codice articolo esatto.
D: Qual è la differenza tra i sistemi H41q e H51q?
R: H41q è un sistema compatto adatto per piccole applicazioni con punti I/O limitati. H51q è un sistema modulare che supporta layout distribuiti con espansione fino a 256 moduli I/O. Entrambi sono certificati TÜV SIL 3. L'H51q è più adatto per applicazioni di sicurezza più grandi e distribuite.
