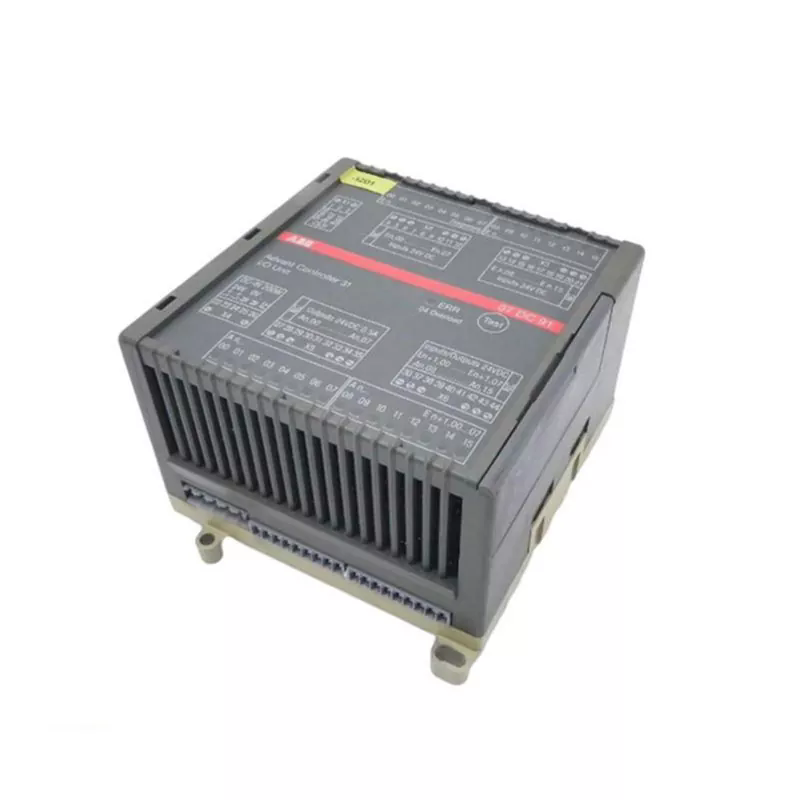

In un impianto a processo continuo, un singolo PLC ABB controlla l'intera linea di produzione. Legge centinaia di sensori, esegue logiche di controllo complesse e comanda dozzine di attuatori. Il PLC è collegato a una rete di moduli I/O remoti, azionamenti e un HMI. Se tale rete fallisce, il PLC perde visibilità e controllo del processo. La linea si ferma. Per un ingegnere responsabile degli acquisti o un direttore di stabilimento, la questione non è se la rete fallirà; è una questione di quando. I cavi si danneggiano, gli interruttori si guastano e i connettori si allentano. La ridondanza della rete è la strategia ingegneristica che impedisce a questi guasti di causare tempi di inattività. Fornisce un secondo percorso indipendente per il viaggio dei dati. Se un percorso fallisce, l'altro subentra automaticamente e ilABB PLCcontinua a funzionare senza interruzioni.
Lo scopo di questa guida è aiutare i tecnici degli acquisti, gli integratori di sistema e i gestori degli impianti a comprendere in che modo la ridondanza di rete previene gli eventi di inattività dei PLC ABB e come specificare la giusta soluzione di ridondanza per la loro applicazione. Tratteremo i diversi tipi di ridondanza di rete, i protocolli che li abilitano, le specifiche chiave da cercare e i criteri per valutare un fornitore. Forniremo inoltre specifiche dettagliate del prodotto dal nostro stabilimento di Yueyang Tongtu E-commerce Co., Ltd. Che tu stia progettando un nuovo sistema PLC ABB o aggiornandone uno esistente, questa guida ti fornirà le basi tecniche necessarie per prendere una decisione d'acquisto sicura.
La ridondanza di rete è la pratica di progettare una rete con più percorsi per il trasferimento dei dati tra i dispositivi. Se un percorso fallisce, i dati vengono automaticamente reindirizzati attraverso un percorso alternativo. Per un sistema PLC ABB, la ridondanza può essere applicata a diversi livelli: l'infrastruttura di rete (cavi, interruttori), il PLC stesso (CPU ridondante), l'alimentazione e gli I/O. L’obiettivo è eliminare i singoli punti di guasto. Un singolo punto di guasto è qualsiasi componente il cui guasto provocherà l'arresto dell'intero sistema. In una rete non ridondante, un singolo cavo rotto o un interruttore guasto possono causare il guasto dell'intero sistema PLC ABB. In una rete ridondante viene rilevato il guasto di un componente e il sistema continua a funzionare utilizzando il percorso di backup. La tabella seguente riassume i livelli di ridondanza e il relativo impatto sulla prevenzione dei tempi di inattività.
| Livello di ridondanza | Cosa è duplicato | Fallimento risolto | Impatto sui tempi di inattività dei PLC ABB |
| Ridondanza dei media | Cavi e interruttori | Rottura del cavo, guasto dell'interruttore | Previene la perdita di rete |
| Ridondanza PLC | CPU e alimentatore | Guasto della CPU, interruzione di corrente | Previene la perdita del controller |
| Ridondanza I/O | Moduli I/O e cablaggio | Guasto del modulo, errore di cablaggio | Previene la perdita di I/O |
| Ridondanza di alimentazione | Alimentatori e alimentatori | Guasto all'alimentazione | Previene la perdita di potenza |
AYueyang Tongtu E-commerce Co., Ltd., la nostra fabbrica fornisce i sistemi PLC ABB e i componenti di rete che supportano la ridondanza. Comprendiamo che la ridondanza non è un lusso; è un requisito per le applicazioni critiche. Il nostro team tecnico può aiutarti a progettare un'architettura di rete ridondante che soddisfi i tuoi requisiti di disponibilità e il tuo budget.
È possibile utilizzare diverse topologie di rete per fornire ridondanza ai sistemi PLC ABB. La scelta della topologia dipende dalle dimensioni della rete, dal tempo di ripristino richiesto e dal costo. Le topologie ridondanti più comuni sono la topologia ad anello, la topologia a doppia stella e la topologia a rete. In una topologia ad anello i dispositivi sono collegati in un circuito chiuso. Se un cavo nell'anello si rompe, i dati possono comunque raggiungere tutti i dispositivi viaggiando in senso inverso attorno all'anello. La topologia ad anello è semplice ed economica. In una topologia a doppia stella, ciascun dispositivo è collegato a due switch separati. Se uno switch non funziona, il dispositivo può comunque comunicare attraverso l'altro switch. La topologia a doppia stella fornisce un ripristino più rapido e una maggiore disponibilità. In una topologia mesh, ogni dispositivo è connesso a più dispositivi. Ciò fornisce il massimo livello di ridondanza ma è anche il più complesso e costoso. La tabella seguente mette a confronto queste topologie.
| Topologia | Livello di ridondanza | Tempo di recupero | Costo | Applicazione tipica |
| Squillo | Ridondanza dei media | 200 ms - 500 ms | Basso | Reti medio-piccole |
| Doppia stella | Switch e ridondanza dei media | < 100 ms | Medio | Reti medio-grandi |
| Maglia | Ridondanza del percorso completo | < 50 ms | Alto | Reti critiche e di grandi dimensioni |
Nel nostro stabilimento forniamo i componenti per tutte queste topologie, inclusi switch gestiti, alimentatori ridondanti e convertitori multimediali. Collaboriamo con i nostri clienti per selezionare la topologia che meglio soddisfa i loro requisiti di disponibilità e budget. Il nostro team di ingegneri può fornire assistenza nella progettazione della rete e supporto per la configurazione.
La ridondanza in una rete PLC ABB è abilitata da protocolli specifici che gestiscono il rilevamento dei guasti e il reinstradamento dei dati. I protocolli più comuni sono RSTP (Rapid Spanning Tree Protocol), MRP (Media Redundancy Protocol) e PRP (Parallel Redundancy Protocol). RSTP è un protocollo Ethernet standard che previene i loop e fornisce un ripristino rapido in caso di errori di collegamento. MRP è un protocollo progettato specificatamente per le topologie ad anello. Fornisce tempi di recupero di 200-500 ms. PRP è un protocollo che invia dati duplicati su due reti indipendenti. Fornisce ridondanza senza soluzione di continuità con tempi di ripristino pari a zero. La scelta del protocollo dipende dal tempo di ripristino richiesto e dalla topologia. La tabella seguente riassume questi protocolli.
| Protocollo | Standard | Tempo di recupero | Topologia | Applicazione tipica |
| RSTP | IEEE 802.1w | < 1 secondo | Qualunque | Reti industriali generali |
| MRP | CEI 62439-2 | 200 - 500 ms | Squillo | Reti ad anello PLC ABB |
| PRP | CEI EN 62439-3 | Zero (senza soluzione di continuità) | Doppia stella | Applicazioni critiche e ad alta disponibilità |
Presso Yueyang Tongtu E-commerce Co., Ltd., forniamo sistemi PLC ABB e componenti di rete che supportano RSTP, MRP e PRP. Il nostro team tecnico può aiutarti a selezionare il protocollo giusto per la tua applicazione e a configurare la rete per prestazioni ottimali. Forniamo inoltre formazione e supporto per aiutare il tuo team a mantenere la rete ridondante.
Quando acquistano componenti di ridondanza di rete per un sistema PLC ABB, gli acquirenti dovrebbero considerare diverse specifiche chiave. Questi includono il tempo di ripristino, il numero di porte, le funzionalità gestite, l'intervallo di temperature operative e le certificazioni. Il tempo di ripristino è la specifica più importante per la ridondanza. Determina la velocità con cui la rete si riprende da un guasto. Per le applicazioni critiche si consiglia un tempo di ripristino inferiore a 100 ms. Il numero di porte determina quanti dispositivi possono essere collegati. Le funzionalità gestite, come il supporto VLAN, il monitoraggio SNMP e il mirroring delle porte, determinano il livello di controllo e visibilità. L'intervallo della temperatura operativa determina se l'interruttore può essere utilizzato in ambienti difficili. Le certificazioni, come UL, CE e IEC 61850, determinano se lo switch soddisfa gli standard del settore. La tabella seguente riassume queste specifiche.
| Specifica | Gamma tipica | Importanza della ridondanza dei PLC ABB |
| Tempo di recupero | Da < 50 ms a < 1 s | Determina la prevenzione dei tempi di inattività |
| Numero di porte | 8 - 24 | Determina la connettività del dispositivo |
| Funzionalità gestite | VLAN, SNMP, QoS, mirroring delle porte | Consente il controllo e il monitoraggio della rete |
| Temperatura operativa | Da -40°C a +75°C | Determina l'idoneità per ambienti difficili |
| Certificazioni | UL, CE, IEC 61850 | Garantisce il rispetto degli standard |
| Alimentazione elettrica | Ridondante, 24 VCC | Previene i guasti legati all'alimentazione |
Nella nostra fabbrica forniamo switch e componenti di rete che soddisfano queste specifiche. Possiamo aiutarvi a selezionare lo switch giusto per la vostra rete PLC ABB e fornire supporto per la configurazione. Il nostro obiettivo è fornire ai nostri clienti una soluzione di ridondanza completa e affidabile.
Valutare un fornitore di soluzioni di ridondanza di rete per sistemi PLC ABB è importante quanto valutare il prodotto stesso. Le conoscenze tecniche, la gamma di prodotti e le capacità di supporto del fornitore determinano se riceverai una soluzione che funziona e se riceverai il supporto di cui hai bisogno. I criteri chiave per valutare un fornitore sono competenza tecnica, gamma di prodotti, supporto per la configurazione, prestazioni di consegna e supporto post-vendita. La competenza tecnica comprende la conoscenza dei sistemi PLC ABB e dei protocolli di rete. La gamma di prodotti include la disponibilità di interruttori, cavi e accessori. Il supporto alla configurazione include la capacità di progettare e configurare la rete ridondante. Le prestazioni di consegna includono la capacità di rispettare i tempi di consegna. Il supporto post-vendita comprende la disponibilità di supporto tecnico e pezzi di ricambio. La tabella seguente riassume questi criteri.
| Criterio di valutazione | Cosa cercare | Perché è importante |
| Competenza tecnica | Conoscenza dei PLC ABB e dei protocolli di rete | Garantisce la corretta progettazione della soluzione |
| Gamma di prodotti | Interruttori, cavi, accessori | Fornisce una soluzione completa |
| Supporto per la configurazione | Servizi di progettazione e configurazione di reti | Garantisce che la ridondanza funzioni come previsto |
| Prestazioni di consegna | Record di consegna puntuale | Mantiene il tuo progetto nei tempi previsti |
| Supporto post-vendita | Assistenza tecnica, ricambi | Garantisce affidabilità a lungo termine |
Noi di Yueyang Tongtu E-commerce Co., Ltd. abbiamo la competenza tecnica, la gamma di prodotti e le capacità di supporto per essere il vostro partner per la ridondanza della rete PLC ABB. La nostra fabbrica fornisce un'ampia gamma di switch, cavi e accessori gestiti. Il nostro team tecnico può progettare e configurare la vostra rete ridondante. E il nostro supporto post-vendita ti garantisce di avere l'aiuto di cui hai bisogno quando ne hai bisogno. Ti invitiamo a valutarci rispetto a questi criteri.
La tabella seguente fornisce i parametri chiave del prodotto per i componenti di ridondanza di rete che forniamo per i sistemi PLC ABB. Questi componenti sono progettati per ambienti industriali e sono compatibili con le piattaforme PLC ABB. La nostra fabbrica può anche fornire configurazioni personalizzate per soddisfare requisiti di progetto specifici.
| Parametro | Gamma di specifiche | Note |
| Tipo di interruttore | Gestito, Livello 2/Livello 3 | Per ridondanza e VLAN |
| Numero di porte | 8, 16, 24 | Opzioni in rame e fibra |
| Protocolloli di ridondanza | RSTP, MRP, PRP | Selezionato in base alla topologia |
| Tempo di recupero | Da < 50 ms a < 1 s | Dipende dal protocollo e dalla topologia |
| Temperatura operativa | Da -40°C a +75°C | Grado industriale |
| Alimentazione elettrica | 24 VCC, ridondante | Per la ridondanza di alimentazione |
| Certificazioni | UL, CE, IEC 61850 | Conformità agli standard |
| Montaggio | Guida DIN | Montaggio industriale standard |
Nella nostra fabbrica forniamo componenti di ridondanza di rete che soddisfano queste specifiche e altro ancora. Possiamo personalizzare la configurazione per adattarla alla vostra specifica rete PLC ABB. Il nostro team di ingegneri può assistervi nel processo di selezione e fornire dati tecnici dettagliati per il vostro progetto.
Domanda 1: Qual è la differenza tra RSTP e MRP per le reti PLC ABB?
Risposta: RSTP (Rapid Spanning Tree Protocol) è un protocollo Ethernet generico che fornisce un ripristino rapido in caso di errori di collegamento in qualsiasi topologia. MRP (Media Redundancy Protocol) è un protocollo specificatamente studiato per topologie ad anello, con tempi di ripristino di 200-500 ms. MRP viene spesso utilizzato nelle reti PLC ABB perché è ottimizzato per le configurazioni ad anello. La scelta dipende dalla topologia della rete e dai requisiti relativi ai tempi di ripristino.
Domanda 2: Quanto costa la ridondanza di rete per un sistema PLC ABB?
Risposta: il costo della ridondanza della rete dipende dalla topologia, dal numero di dispositivi e dal livello di ridondanza richiesto. Una semplice topologia ad anello con MRP può aumentare del 15-25% il costo dell'infrastruttura di rete. Una topologia a doppia stella con PRP può aggiungere il 30-50%. Tuttavia, il costo della ridondanza è spesso ridotto rispetto al costo di un singolo evento di inattività. La nostra fabbrica può fornire un preventivo in base alle vostre esigenze specifiche.
Domanda 3: Posso aggiungere ridondanza a una rete PLC ABB esistente?
Risposta: Sì, in molti casi è possibile aggiungere ridondanza a una rete PLC ABB esistente. Ciò potrebbe comportare l'aggiunta di un secondo switch, la riconfigurazione della rete su una topologia ad anello o l'aggiornamento a switch gestiti che supportano protocolli di ridondanza. La fattibilità dipende dall'architettura di rete esistente e dal modello di PLC ABB. Il nostro team di tecnici può valutare la tua rete e consigliare l'approccio migliore.
Domanda 4: Qual è la differenza tra ridondanza dei supporti e ridondanza del PLC?
Risposta: La ridondanza dei media protegge l'infrastruttura di rete (cavi e switch) dai guasti. La ridondanza del PLC protegge il controller (CPU e alimentatore) da guasti. La ridondanza dei supporti garantisce che il PLC ABB possa continuare a comunicare con i dispositivi remoti anche in caso di guasto di un cavo o di un interruttore. La ridondanza del PLC garantisce che il programma di controllo continui ad essere eseguito anche in caso di guasto della CPU primaria. Entrambi sono importanti per massimizzare la disponibilità.
Domanda 5: come posso testare una rete ridondante per assicurarmi che funzioni?
Risposta: per testare una rete ridondante, è necessario simulare un guasto disconnettendo uno dei percorsi ridondanti (ad esempio scollegando un cavo o spegnendo uno switch) e verificando che la rete continui a funzionare senza interruzioni. Dovresti anche verificare che il tempo di recupero soddisfi le tue esigenze. Si raccomandano test e monitoraggio regolari per garantire che la ridondanza rimanga funzionale. La nostra fabbrica può fornire supporto per test e messa in servizio.
La ridondanza della rete è una strategia fondamentale per prevenire eventi di inattività dei PLC ABB. Fornendo percorsi multipli per il trasporto dei dati, la ridondanza elimina i singoli punti di guasto e garantisce che il sistema di controllo continui a funzionare anche in caso di guasto di un componente. La scelta della topologia e del protocollo determina il livello di ridondanza e il tempo di ripristino. Presso Yueyang Tongtu E-commerce Co., Ltd., la nostra fabbrica ha l'esperienza e la gamma di prodotti per aiutarti a progettare e implementare una rete ridondante per il tuo sistema PLC ABB. Forniamo switch, cavi e accessori gestiti che supportano RSTP, MRP e PRP. Il nostro team tecnico può fornire assistenza nella progettazione, configurazione e test della rete. Il nostro obiettivo è aiutare i nostri clienti a raggiungere i massimi livelli di disponibilità e affidabilità.
Che tu stia costruendo un nuovo sistema PLC ABB o aggiornandone uno esistente, ti invitiamo a contattarci per discutere le tue esigenze di ridondanza. Possiamo fornire assistenza nella scelta del prodotto, documentazione tecnica e supporto post-vendita. Il nostro impegno per la qualità e la soddisfazione del cliente ci ha reso un partner fidato per l'automazione industriale in tutto il mondo.
Contatta Yueyang Tongtu E-commerce Co., Ltd. oggi stessoper discutere i requisiti di ridondanza della rete PLC ABB e scoprire come le nostre soluzioni possono prevenire eventi di inattività.
