ICS Triplex T9432

L'ICS Triplex T9432 di Yueyang Tongtu funziona come nodo di rilevamento del campo all'interno dell'architettura del sistema di sicurezza Trusted® o AADvance. Acquisisce segnali analogici dai trasmettitori sul campo che misurano e li converte in valori digitali per il controller di sicurezza.

Il suo ruolo è garantire che il controller di sicurezza riceva dati analogici accurati, tempestivi e convalidati dal campo e impedire che eventuali guasti o imprecisioni nella fase di ingresso possano compromettere l'intero circuito di sicurezza.

Cosa fa l'ICS Triplex T9432?

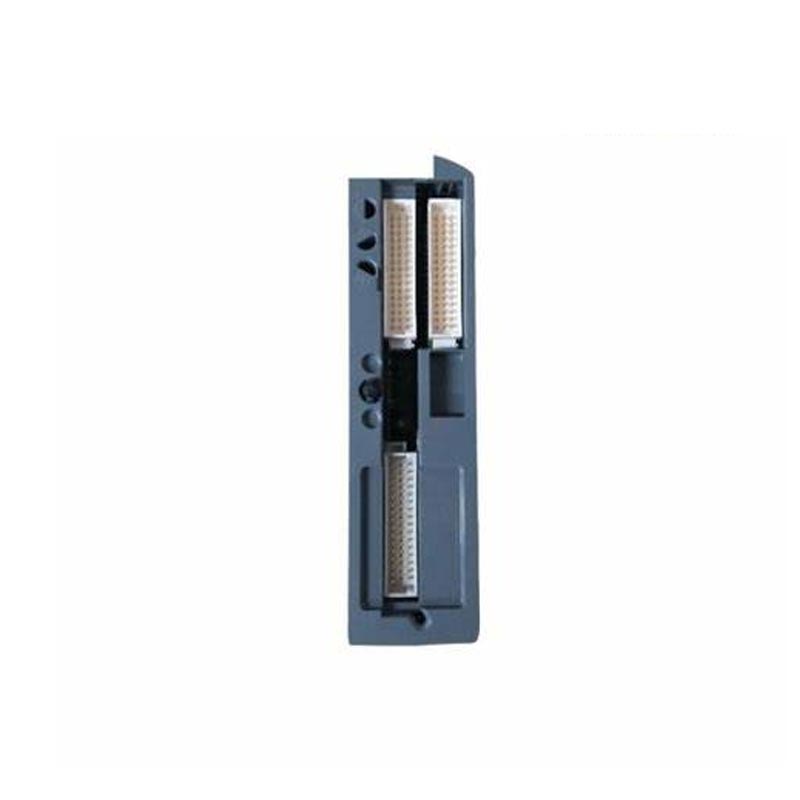

ICS Triplex T9432 è un modulo di ingresso analogico isolato a 16 canali progettato per le piattaforme Trusted® e AADvance SIS. Ciascuno dei 16 canali è isolato in modo indipendente dagli altri e dal backplane del sistema.

1. Tipi di segnale supportati:

 Corrente: 4-20 mA (impostazione predefinita), 0-20 mA

 Voltaggio: 0–10 V, 1–5 V, ±5 V, ±10 V

 Termoresistenza: Pt100, Pt1000

 Termocoppia: J, K, T, E, R, S, B

2. Risoluzione e precisione: risoluzione a 16 bit con precisione a fondo scala da ±0,05% a ±0,1%.

3. Frequenze di campionamento e aggiornamento: il modulo offre un intervallo di aggiornamento di 6 ms in modalità senza filtro, con una frequenza di campionamento massima di 100 kHz. Nella configurazione TMR, i tempi di scansione sono di circa 2,656 ms.

4. Isolamento: isolamento da canale a canale e da canale a backplane a una resistenza di ±1,5 kVDC per 1 minuto.

5. Comunicazione HART: il modulo supporta il pass-through HART, consentendo il recupero dei dati diagnostici dai dispositivi da campo intelligenti senza interrompere la misurazione analogica.

Punti salienti del prodotto

Tolleranza agli errori TMR

Il modulo incorpora tre sezioni di elaborazione indipendenti. Se una sezione si guasta, le altre due continuano a funzionare e il modulo mantiene la piena funzionalità.

Capacità di input universale

I tipi di segnale sono configurabili tramite software tramite il software di configurazione Trusted Toolset. È possibile ospitare diversi dispositivi di campo senza modifiche hardware, riducendo la necessità di più tipi di moduli nell'inventario.

Hot-Swap

ICS Triplex T9432 supporta la sostituzione online senza arresto del sistema. Si noti che lo slot deve essere posto in modalità manutenzione tramite software prima della rimozione per evitare l'attivazione di allarmi spuri.

Diagnostica di bordo completa

Il modulo monitora continuamente l'integrità dell'alimentatore, la qualità del segnale e i circuiti interni. Rileva circuiti aperti, cortocircuiti, sovratensione, sottogamma e sovragamma su ciascun canale. I LED sul pannello frontale forniscono un'indicazione visiva dello stato del modulo e di ogni singolo canale. Un watchdog hardware indipendente avvia automaticamente uno spegnimento sicuro se viene rilevato un guasto critico.

Come scegliere?

Quando si acquista l'ICS Triplex T9432, considerare i seguenti fattori:

Compatibilità della piattaforma di sistema

Conferma che il modulo è destinato al tuo sistema specifico. Il modulo è progettato per le piattaforme Trusted® e AADvance. Potrebbe non essere compatibile con altre linee di prodotti ICS Triplex.

Requisiti per il conteggio dei canali

Il modulo fornisce 16 canali isolati. Se la tua applicazione richiede meno canali, il T9431 (versione a 8 canali) potrebbe rappresentare un'alternativa più economica.

Assemblaggio di terminazione

Il modulo richiede un gruppo di terminazione compatibile: T9831, T9832 o T9833. Assicurarsi che il gruppo di terminazione corrisponda alla configurazione del cablaggio sul campo e ai requisiti di integrità della sicurezza.

Tipo di segnale

Il modulo supporta ingressi di corrente, tensione, RTD e termocoppia. Confermare che il modulo supporti i tipi di segnale specifici utilizzati nei dispositivi di campo. Per gli ingressi termocoppia, verificare che la variante del modulo supporti il ​​tipo specifico di termocoppia (J, K, T, E, R, S o B) richiesto.

Requisiti HART

Se i dispositivi da campo sono abilitati per HART e sono necessari dati di diagnostica remota e gestione delle risorse, verificare che la funzionalità pass-through HART sia abilitata nella configurazione del sistema.

Specifiche tecniche

Industrie applicative

ICS Triplex T9432 è utilizzato in settori che richiedono l'acquisizione di segnali analogici ad alta integrità con conformità SIL 3:

Petrolio e gas

Sistemi di arresto di emergenza, monitoraggio della pressione e della temperatura dei pozzi, misurazione del flusso e del livello delle condotte, impianti di trattamento del gas naturale.

Chimico e petrolchimico

Controllo temperatura e pressione reattori, sistemi di rilevamento incendi e gas, controlli colonne di distillazione, monitoraggio unità di cracking catalitico.

Generazione di energia

Monitoraggio della temperatura e della pressione della caldaia, misurazione delle vibrazioni della turbina e della temperatura dei cuscinetti, sistemi di gestione dei bruciatori (BMS).

Metallurgia e acciaio

Controllo della valvola collegata al TMR ad alta frequenza dell'altoforno.

Acqua e acque reflue

Monitoraggio dei parametri critici di processo negli impianti di trattamento municipali e industriali.

L'ampio intervallo di temperature operative del modulo (da –40°C a +70°C) supporta installazioni esterne, rifugi non riscaldati e condizioni climatiche estreme comuni nei siti upstream di petrolio e gas e nei siti remoti di generazione di energia.

Domande e risposte comuni

D: L'ICS Triplex T9432 è ancora in produzione?

R: No. Emerson ha interrotto la produzione di questo modello. Tuttavia, le scorte in eccedenza testate rimangono disponibili tramite fornitori specializzati tra cui Yueyang Tongtu. Conferma la disponibilità e le condizioni (nuovo originale o usato testato) prima di ordinare.

D: Qual è la differenza tra T9432 e T9431?

R: Il T9432 fornisce 16 canali di ingresso analogici isolati. Il T9431 fornisce 8 canali ed è adatto per applicazioni con requisiti di numero di canali inferiori.

D: Quali gruppi di terminazione sono compatibili con il T9432?

R: Il modulo è compatibile con i gruppi di terminazione T9831, T9832 e T9833. T9832 fornisce una terminazione di ridondanza modulare doppia, mentre T9833 fornisce una terminazione di ridondanza modulare tripla per livelli di integrità di sicurezza più elevati.

D: È possibile sostituire questo modulo mentre il sistema è in funzione?

R: Sì, il modulo supporta la sostituzione a caldo. Tuttavia, lo slot deve essere posto in modalità manutenzione tramite il software di configurazione prima della rimozione per evitare l'attivazione di allarmi spuri.

D: Quali funzioni diagnostiche fornisce il modulo?

R: Il modulo offre un'autodiagnosi completa tra cui monitoraggio dell'alimentazione, controllo dell'integrità del segnale, rilevamento di circuiti aperti/cortocircuiti, rilevamento fuori range e watchdog hardware indipendente con spegnimento sicuro automatico in caso di guasti critici. I LED sul pannello frontale forniscono indicazioni visive sullo stato.

D: Il modulo supporta la comunicazione HART?

R: Sì. Il modulo supporta il pass-through HART, consentendo il recupero dei dati diagnostici dai dispositivi da campo intelligenti. I dati HART possono essere utilizzati per monitorare le condizioni del dispositivo e fornire la diagnostica del modulo.

D: Qual è l'intervallo di calibrazione consigliato?

R: Per la conformità SIL 3, si consiglia un controllo annuale della precisione su vasta scala. Le registrazioni delle tarature dovrebbero essere conservate per gli audit di sicurezza.
