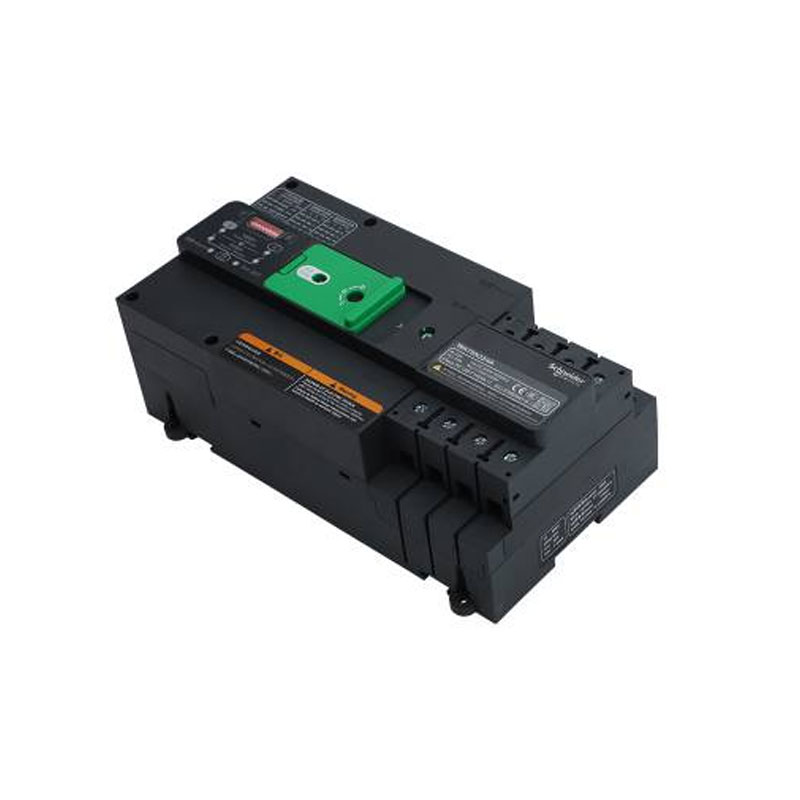

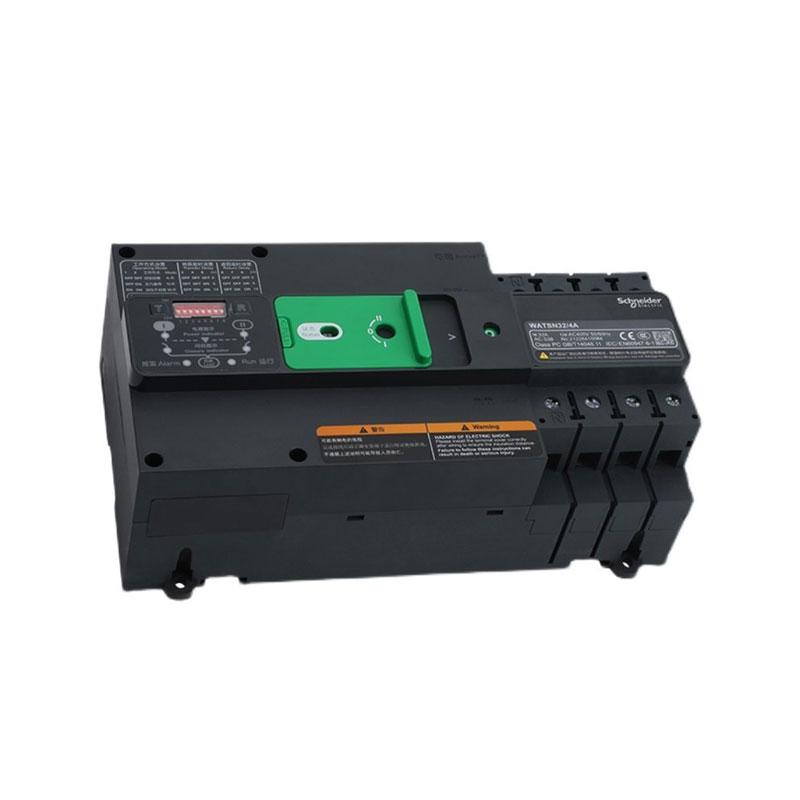

Yueyang Tongtu fornisce l'ATS Schneider WATSN-160/125b/4A per progetti di manutenzione industriale, sostituzione elettrica e distribuzione dell'energia che richiedono componenti Schneider verificati. L'unità è progettata per gestire il trasferimento del carico tra due alimentatori indipendenti monitorando le condizioni della sorgente e commutando il carico collegato quando si verifica una tensione anomala, una perdita di fase o un'interruzione dell'alimentazione.
Matrice delle specifiche tecniche
| Parametro/Caratteristica | Specifica tecnica |
| Designazione del modello | Schneider WATSN-160/125b/4A |
| Tipo di prodotto | Interruttore di trasferimento automatico a doppia alimentazione (ATS) |
| Corrente nominale del frame (Inm) | 160A |
| Corrente operativa nominale (Ie) | 125A |
| Numero di poli | 4 poli (4P - neutro commutato) |
| Tensione di controllo (Us) | 220 V CA (50/60 Hz) |
| Modalità operative | Auto-lancio/auto-ripristino, standby reciproco, esclusione manuale |
| Protezione ad incastro | Doppio interblocco meccanico ed elettrico integrato |
| Vita meccanica | ≥8.000 operazioni |
| Interfaccia di sistema | Terminali di controllo PLC remoto e monitoraggio dello stato integrati |
Schneider WATSN-160/125b/4A utilizza un design di commutazione a 4 poli, che disconnette e trasferisce:
· Fase L1
· Fase L2
· Fase L3
· Conduttore neutro
Questa configurazione viene comunemente applicata nei sistemi trifase a quattro fili in cui è richiesta la commutazione del neutro per mantenere la separazione tra alimentatori indipendenti.
L'ATS supporta la commutazione automatica tra le fonti di alimentazione principale e di riserva fornendo allo stesso tempo funzionalità di funzionamento manuale per le procedure di messa in servizio, ispezione e manutenzione.
Il meccanismo di comando manuale consente ai tecnici di selezionare la posizione di commutazione richiesta durante le operazioni di manutenzione.
La struttura di interblocco integrata impedisce la chiusura simultanea di entrambe le fonti di alimentazione.
L'interblocco meccanico fornisce prevenzione fisica, mentre l'interblocco elettrico interagisce con il circuito di controllo per ridurre la possibilità di operazioni di commutazione errate.
Questo design aiuta a proteggere le apparecchiature a valle dai rischi di cortocircuito fase-fase causati da una connessione doppia sorgente involontaria.
L'ATS utilizza un sistema di contatti di potenza dedicato progettato per operazioni di commutazione ripetute in condizioni nominali.
La struttura dei contatti è progettata per mantenere una connessione elettrica stabile durante il normale funzionamento riducendo al contempo l'usura dei contatti durante i cicli di trasferimento ripetuti.
La serie WATSN fornisce interfacce di connessione ausiliarie per il feedback dello stato e l'integrazione del controllo.
Può essere utilizzato con:
● Sistemi di controllo PLC
● Sistemi di gestione degli edifici (BMS)
● Sistemi di monitoraggio elettrico
per il monitoraggio remoto dello stato e le applicazioni di gestione dell'alimentazione.
Yueyang Tongtu verifica le informazioni di identificazione del prodotto, tra cui:
1. Denominazione del modello
2. Informazioni sulla targhetta
3. Configurazione del terminale
4. Condizione fisica
prima della spedizione.
Ogni unità è predisposta con imballo protettivo idoneo al trasporto internazionale per ridurre i rischi di danneggiamento durante la movimentazione e la consegna.
Per progetti di acquisto e manutenzione, Yueyang Tongtu può fornire:
● Citazioni sui prodotti
● Specifiche tecniche
● Foto dei prodotti
● Informazioni sull'imballaggio
● Assistenza nell'approvvigionamento
R: "160" indica la classificazione del telaio (), "125b" specifica la corrente operativa nominale dell'interruttore, "4" rappresenta una configurazione a 4 poli (isolamento di 3 fasi + neutro) e "A" indica il tipo di controller per la funzionalità di trasferimento automatico.
R: Sì. L'unità include una funzione di maniglia manuale che consente alle squadre di manutenzione di passare manualmente tra Power I e Power II o forzare l'interruttore in una posizione doppio OFF (zero neutro) per l'isolamento del sistema.
R: La serie WATSN integra un'unità di controllo a bordo. Il collegamento delle linee di alimentazione in ingresso (campionamento) consente il rilevamento e la commutazione automatici senza richiedere moduli controller esterni.
