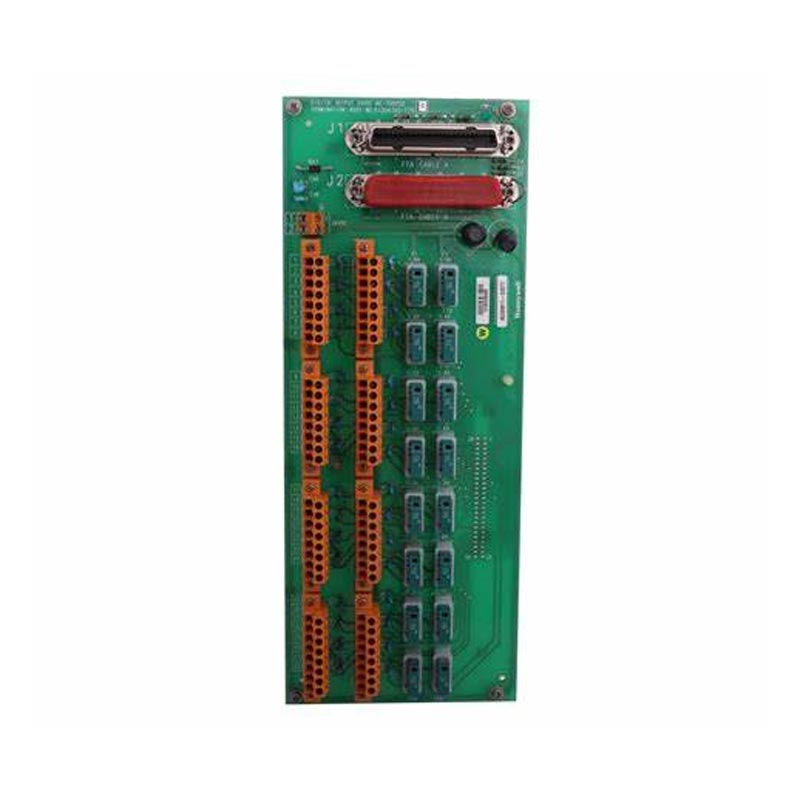

Honeywell MC-TDOY22

Yueyang Tongtu fornisce Honeywell MC-TDOY22, codice articolo 51204162-175, un gruppo di terminazione di campo (FTA) di uscita digitale a 32 canali utilizzato con le configurazioni I/O del sistema di controllo distribuito Honeywell. Fornisce l'interfaccia lato campo tra il processore I/O compatibile e i dispositivi di campo digitali, tra cui elettrovalvole, relè, indicatori, allarmi e altri attuatori on/off.

Il gruppo fornisce 32 canali di uscita digitali isolati, ciascuno dei quali supporta carichi fino a 500 mA a 24 V CC entro un intervallo di tensione di carico di 15-30 V CC. I suoi driver di uscita sono otticamente isolati dal comune PM/APM/HPM, mentre il design con rivestimento conforme fornisce una protezione aggiuntiva per i componenti elettronici negli ambienti industriali più esigenti.

Per i progetti di manutenzione e sostituzione, è importante l'identificazione accurata del modello e del codice prodotto. Yueyang Tongtu supporta l'approvvigionamento di moduli DCS Honeywell, compresi pezzi di ricambio per automazione fuori produzione e difficili da trovare, con disponibilità, condizioni, quantità e requisiti di consegna del prodotto confermati in base all'ordine specifico.

Specifiche del prodotto

Modello	MC-TDOY22Honeywell
Struttura	Modulare
Processore di istruzioni LD	PLC duro
Energia	60 W
Ingresso	4-20 mA, 1-5 V e 0-5 V
Voltaggio	24 V CC
Peso	2kg

Cos'è Honeywell MC-TDOY22?

Honeywell MC-TDOY22 è un gruppo di terminazione di campo con uscita digitale progettato per collegare un processore I/O compatibile con carichi digitali lato campo. In un sistema di controllo distribuito, l'FTA fornisce la terminazione fisica e l'interfaccia di segnale necessarie per trasferire i comandi di controllo on/off ai dispositivi di campo collegati.

Il gruppo fornisce 32 canali di uscita digitali isolati. Ciascun canale può supportare carichi fino a 500 mA a 24 V CC entro l'intervallo di tensione di carico specificato di 15–30 V CC. L'isolamento ottico tra i circuiti di uscita e il comune PM/APM/HPM aiuta a separare le condizioni elettriche lato campo dalla circuiteria lato controller.

La struttura con rivestimento conforme è adatta anche agli ambienti industriali in cui i gruppi elettronici possono essere esposti a umidità, contaminazione o altri stress ambientali. Per la manutenzione del sistema, il modulo deve essere valutato insieme al processore I/O associato e alla configurazione del sistema di controllo Honeywell esistente.

Sistemi I/O Honeywell compatibili

Questo accordo di libero scambio è associato alle configurazioni I/O Honeywell TDC 3000/TPS Process Manager e ai sistemi Experion PKS serie C (C300) se utilizzati con il processore I/O MU-PDOY22 o MC-PDOY22 specificato.

Per i progetti di sostituzione, la compatibilità dovrebbe essere confermata dalla configurazione del sistema esistente piuttosto che dal solo modello FTA. Prima dell'ordine è necessario verificare il numero di parte originale, il processore I/O associato, la piattaforma di sistema, la configurazione del terminale e i requisiti di installazione.

Per i sistemi di controllo Honeywell più vecchi, l'identificazione esatta del codice prodotto è particolarmente utile perché i progetti di manutenzione possono coinvolgere moduli o apparecchiature fuori produzione che operano sul campo da molti anni.

Caratteristiche tecniche principali

Uscita digitale a 32 canali

L'assieme fornisce 32 canali di uscita digitali in una configurazione FTA di dimensione B, consentendo la connessione di più dispositivi di campo tramite un unico assieme di terminazione.

Isolamento ottico

I driver di uscita sono otticamente isolati dal comune PM/APM/HPM. Questa separazione aiuta a ridurre l'effetto dei disturbi elettrici tra i circuiti lato campo e il lato sistema di controllo.

Ridondanza I/O uno a uno

Il modulo supporta la ridondanza I/O individuale per le configurazioni del sistema di controllo in cui il funzionamento continuo e la flessibilità di sostituzione sono importanti.

Costruzione con rivestimento conforme

La versione con rivestimento conforme fornisce uno strato protettivo aggiuntivo sul gruppo elettronico, supportandone l'uso in ambienti industriali esigenti in cui umidità e contaminazione possono rappresentare un problema.

Opzioni di cablaggio sul campo

I terminali di tipo a compressione vengono utilizzati per le connessioni sul campo, con configurazioni di tipo a vite disponibili per le disposizioni FTA applicabili. La configurazione del terminale deve essere confermata rispetto all'installazione esistente quando si seleziona una sostituzione.

Integrazione del sistema

Il gruppo è progettato per funzionare con i processori I/O MU-PDOY22/MC-PDOY22 specificati e le corrispondenti configurazioni del sistema di controllo Honeywell. La conferma del processore e della piattaforma di sistema è quindi una parte importante dell'identificazione della sostituzione.

Scenari applicativi

Elettrovalvole

Le uscite digitali possono essere utilizzate per commutare le elettrovalvole in applicazioni di controllo di processo, compresi i sistemi chimici, petrolchimici, di raffinazione e altri sistemi di produzione automatizzati.

Relè e contattori

Le uscite possono fornire segnali di commutazione per relè, contattori, circuiti di controllo motore e altri dispositivi di campo che richiedono controllo on/off digitale.

Indicatori e lampade di segnalazione

I canali di uscita digitali possono controllare indicatori di stato, luci pilota e dispositivi di segnalazione allarmi utilizzati per comunicare apparecchiature o condizioni di processo.

Avvisatori acustici e allarmi

Il gruppo può essere utilizzato per la segnalazione di allarmi digitali nei sistemi di controllo industriale dove è richiesta una notifica acustica o visiva.

Attuatori industriali

Le uscite digitali possono anche controllare altri attuatori on/off sul campo utilizzati nella produzione automatizzata, nella gestione dei processi e nei sistemi di controllo delle apparecchiature.

Informazioni sulla sostituzione e sull'approvvigionamento

Quando si sostituisce un FTA Honeywell esistente, la corrispondenza con il tipo di prodotto generale non è sufficiente. Prima di effettuare un ordine è necessario verificare il modello originale, il codice articolo completo, il processore I/O associato, la piattaforma di sistema, la configurazione del terminale e i requisiti ambientali.

Per 51204162-175, i clienti possono fornire le informazioni sull'attrezzatura originale insieme alla quantità richiesta, ai requisiti sulle condizioni del prodotto e alla destinazione di consegna. Ciò consente a Yueyang Tongtu di verificare la fornitura disponibile e determinare se il componente specificato corrisponde ai requisiti dichiarati.

Questo processo di approvvigionamento è particolarmente utile per installazioni DCS meno recenti, hardware di sistemi di controllo fuori produzione, progetti di manutenzione del sistema e applicazioni in cui è richiesta una parte di ricambio esatta.

Conformità e protezione

La versione -175 è identificata come variante conforme CE. La struttura con rivestimento conforme fornisce una protezione aggiuntiva per il gruppo elettronico in ambienti operativi industriali.

L'isolamento ottico tra i circuiti di uscita e il comune PM/APM/HPM fornisce inoltre la separazione elettrica tra i circuiti di uscita lato campo e i circuiti del sistema di controllo associati. L'installazione e il cablaggio devono seguire la documentazione Honeywell applicabile e i requisiti elettrici per la configurazione specifica del sistema di controllo.

Domande frequenti

A cosa serve MC-TDOY22?

Si tratta di un gruppo di terminazione sul campo di uscita digitale utilizzato per fornire l'interfaccia lato campo tra un processore I/O Honeywell compatibile e i dispositivi di campo digitali.

Quale processore I/O è compatibile con questo FTA?

I processori I/O specificati sono MU-PDOY22 e MC-PDOY22. Il processore e l'FTA devono essere controllati insieme quando si conferma la compatibilità del sistema.

È compatibile con TDC 3000 ed Experion PKS C300?

Il gruppo viene utilizzato con le configurazioni I/O Honeywell TDC 3000/TPS Process Manager e i sistemi Experion PKS serie C (C300) se abbinato al processore I/O e alla configurazione di sistema appropriati.

Quanti canali di uscita fornisce?

Il gruppo fornisce 32 canali di uscita digitali isolati. Ciascun canale supporta carichi fino a 500 mA a 24 V CC entro l'intervallo di tensione di carico specificato di 15-30 V CC.

Quali informazioni devo fornire quando ordino una sostituzione?

Fornire il codice articolo completo, la quantità richiesta, i requisiti relativi alle condizioni del prodotto, le informazioni sul sistema esistente o sul processore I/O e la destinazione della consegna. Anche una fotografia dell'etichetta del modulo originale può aiutare nell'identificazione del prodotto.

Perché provenire da Yueyang Tongtu?

Oltre 20 anni di esperienza

Esperienza nel sourcing di prodotti per l'automazione industriale e nella fornitura internazionale.

Inventario multimarca

Copertura di Honeywell e di altri importanti marchi di automazione industriale.

Supporto per l'identificazione del modello

Assistenza per il controllo dei numeri di modello, dei codici prodotto, delle informazioni di sistema e dei requisiti di sostituzione.

Ricambi Automazione

Supporto per l'approvvigionamento di componenti DCS e PLC attuali, fuori produzione e difficili da trovare.

Consegna internazionale

Le modalità di consegna possono essere coordinate in base alla quantità, alla destinazione e ai requisiti del progetto.

Richiedi un preventivo

Per Honeywell MC-TDOY22 51204162-175, inviaci la quantità richiesta, i requisiti sulle condizioni del prodotto, la destinazione della consegna e le informazioni sul sistema o sul processore I/O disponibili. Yueyang Tongtu può verificare la disponibilità del prodotto e fornire informazioni su approvvigionamento e consegna in base ai requisiti confermati.
