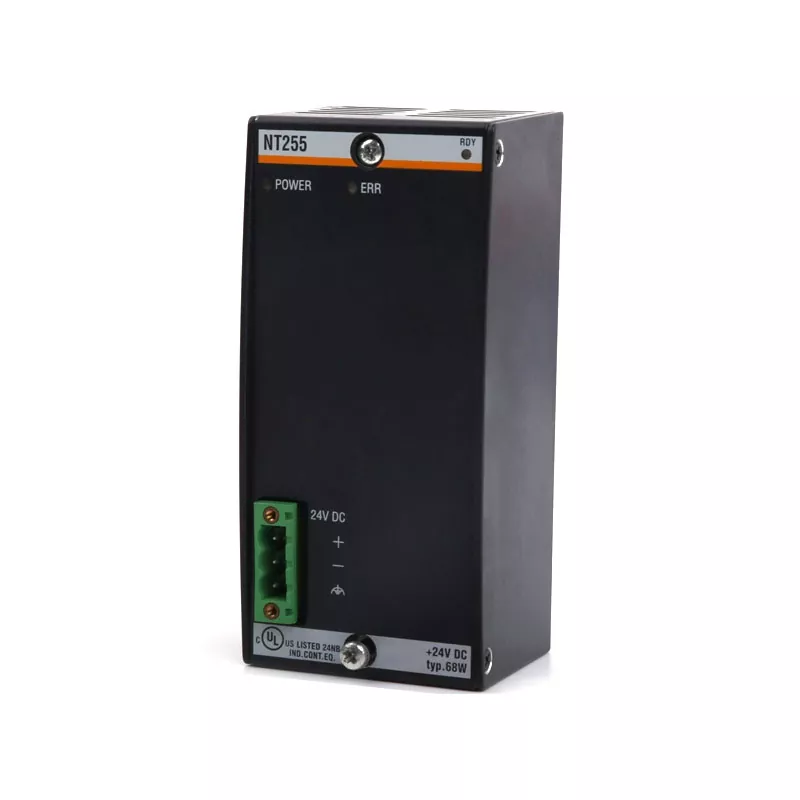

Bachmann NT255 è un modulo di alimentazione utilizzato nei sistemi di automazione modulari Bachmann. Fornisce le tensioni operative richieste dalle CPU e da altri moduli collegati tramite il backplane del sistema, con un ingresso di 18–34 V CC e una potenza di uscita di 45 W. Sono disponibili fino a 55 W per carichi di picco temporanei, mentre l'uscita principale +5 V supporta fino a 6 A.
Il modulo fornisce inoltre uscite +15 V e -15 V a 0,5 A ciascuna, insieme a protezione elettronica da inversione di polarità, monitoraggio della tensione di ingresso, isolamento galvanico, indicazione di stato e segnale di interruzione dell'alimentazione. Per progetti di sostituzione o manutenzione, è necessario verificare il modello esatto e il numero di parte rispetto all'installazione esistente.
|
Articolo |
Dettagli |
|
Marca |
Bachmann |
|
Modello |
NT255 |
|
Tipo di prodotto |
Modulo di alimentazione |
|
Tensione in ingresso |
18–34 V CC |
|
Potenza in uscita |
45 W |
|
Potenza di uscita di picco |
55 W |
|
Uscita +5 V |
6 A, 8 A di picco |
|
Uscita +15 V |
0,5 A |
|
Uscita -15 V |
0,5 A |
|
Numero di parte standard |
00031426-00 |
|
Variante Clima Freddo |
NT255CC |
|
NT255 CC Codice articolo |
00031427-00 |
|
Parametro |
Specifica |
|
Picco di ingresso |
+40 V con t < 1 s/min |
|
Consumo energetico |
Massimo. 68 W |
|
Limitazione della corrente iniziale |
Massimo. 8 A dopo 5 ms |
|
Bypass interruzione di corrente |
18 ms |
|
Messaggio di interruzione dell'alimentazione |
Dopo 3 ms |
|
Isolamento ingresso/sistema |
500 V |
|
Isolamento ingresso/terra |
100 V |
|
Temperatura operativa |
Da -30°C a +60°C |
|
Temperatura di conservazione |
Da -40°C a +85°C |
|
Indicazione dello stato |
Potenza, errore, pronto |
|
Approvazioni standard |
CE, UKCA, cULus |
Il modulo di alimentazione fa parte dell'architettura di alimentazione interna di un sistema di automazione Bachmann. Converte l'alimentazione CC in ingresso nelle tensioni richieste dalla CPU e da altri moduli installati tramite il backplane.
L'unità fornisce tre livelli di tensione di uscita: +5 V, +15 V e -15 V. L'uscita +5 V ha una potenza nominale di 6 A, con una capacità di picco di 8 A, mentre le uscite ±15 V supportano 0,5 A ciascuna. Queste uscite sono destinate ad alimentare l'hardware del sistema collegato anziché funzionare come un alimentatore CC esterno per uso generico.
Numerose funzioni di protezione e monitoraggio supportano il funzionamento affidabile del sistema. La protezione elettronica dall'inversione di polarità aiuta a prevenire danni derivanti da una polarità di ingresso errata, mentre il monitoraggio della tensione di ingresso può generare un messaggio di interruzione dell'alimentazione quando la condizione di alimentazione non rientra nell'intervallo richiesto. L'isolamento galvanico fornisce la separazione tra i circuiti di ingresso, di sistema e di terra.
Questo modulo è progettato per l'architettura di automazione modulare di Bachmann e funziona con componenti di sistema collegati al backplane. La sua idoneità dipende quindi dalla configurazione dell'intero sistema di controllo piuttosto che dalle sole specifiche elettriche.
Quando si seleziona un componente sostitutivo, è necessario controllare il modello originale, il numero di parte, la configurazione del backplane, l'alimentazione in ingresso, la capacità di uscita richiesta e le condizioni ambientali. Ciò è particolarmente importante quando si effettua la manutenzione di apparecchiature di automazione più vecchie, in cui il componente sostitutivo deve corrispondere a una configurazione di sistema stabilita.
Le informazioni sull'etichetta del modulo originale sono solitamente il punto di partenza più utile. Fornire il codice articolo esatto può aiutare a identificare il componente richiesto prima che vengano confermati i requisiti di disponibilità e consegna.
La versione standard e la versione NT255 CC ColdClimate sono disponibili per diversi ambienti operativi. L'unità standard è identificata dal codice 00031426-00, mentre la versione ColdClimate utilizza 00031427-00.
Entrambe le versioni forniscono la stessa funzione di alimentazione di base e la stessa configurazione di uscita. La variante ColdClimate è destinata ad applicazioni in cui è necessario considerare temperature più basse e condizioni ambientali come la condensa.
|
Modello |
Numero di parte |
Ambiente previsto |
|
NT255 |
00031426-00 |
Condizioni operative standard |
|
NT255CC |
00031427-00 |
Applicazioni per il clima freddo |
La versione corretta dovrebbe essere determinata dalla documentazione dell'apparecchiatura originale, dall'identificazione del modulo e dall'ambiente di installazione effettivo piuttosto che solo dall'aspetto.
Bachmann NT255 viene utilizzato nei sistemi di controllo e automazione industriale basati su Bachmann in cui è richiesta alimentazione CC interna per CPU e altri moduli collegati. Requisiti tipici possono verificarsi durante la manutenzione del sistema, la riparazione delle apparecchiature, l'espansione del sistema di controllo e la preparazione di pezzi di ricambio critici.
La scelta dovrebbe basarsi sulla configurazione completa del sistema piuttosto che sulla sola potenza in uscita. Quando si conferma l'idoneità è necessario considerare i moduli collegati, la disposizione del backplane, l'alimentazione in entrata, le condizioni ambientali e la versione richiesta.
Per l'approvvigionamento, i clienti possono fornire il modello completo o il numero di parte insieme alla quantità richiesta, ai requisiti sulle condizioni del prodotto, alle informazioni sull'applicazione e alla destinazione di consegna.
Il codice prodotto standard è 00031426-00. Se l'installazione esistente utilizza la versione ColdClimate, il componente richiesto deve essere confermato come NT255 CC, 00031427-00.
Fornire le informazioni di identificazione originali all'inizio del processo di approvvigionamento aiuta a ridurre gli errori di selezione del modello e consente di controllare in modo più efficiente disponibilità, condizioni, quantità e requisiti di consegna.
Si tratta di un modulo di alimentazione per i sistemi di automazione modulari Bachmann, che fornisce le tensioni di alimentazione interne richieste dalla CPU e da altri moduli collegati al backplane.
L'intervallo di tensione di ingresso specificato è 18–34 V CC.
Il modulo fornisce +5 V a 6 A, con una capacità di picco di 8 A, insieme a +15 V e -15 V a 0,5 A ciascuno. La potenza di uscita nominale è di 45 W, con un massimo di 55 W disponibili per carichi di picco temporanei.
La versione standard è identificata da 00031426-00, mentre la versione ColdClimate è 00031427-00. Quest'ultimo è destinato ad installazioni dove è necessario considerare temperature più basse e condizioni ambientali legate alla condensa.
Il codice prodotto originale è il riferimento più utile. È inoltre possibile fornire quantità, requisiti sulle condizioni del prodotto, informazioni sul sistema esistente e destinazione di consegna per supportare i controlli di disponibilità e approvvigionamento.
Hai bisogno di 00031426-00 o 00031427-00 per un sistema di automazione Bachmann esistente? Inviaci il codice prodotto originale, la quantità richiesta, i requisiti relativi alle condizioni del prodotto e la destinazione della consegna. Yueyang Tongtu può verificare la fornitura disponibile e fornire informazioni su approvvigionamento e consegna in base alle vostre esigenze.
