Se hai bisogno di un fornitore in grado di fornire una fornitura stabile del Bently Nevada 330780-50-00, contatta Yueyang Tongtu; siamo un distributore professionale con ampio stock e consegna puntuale.

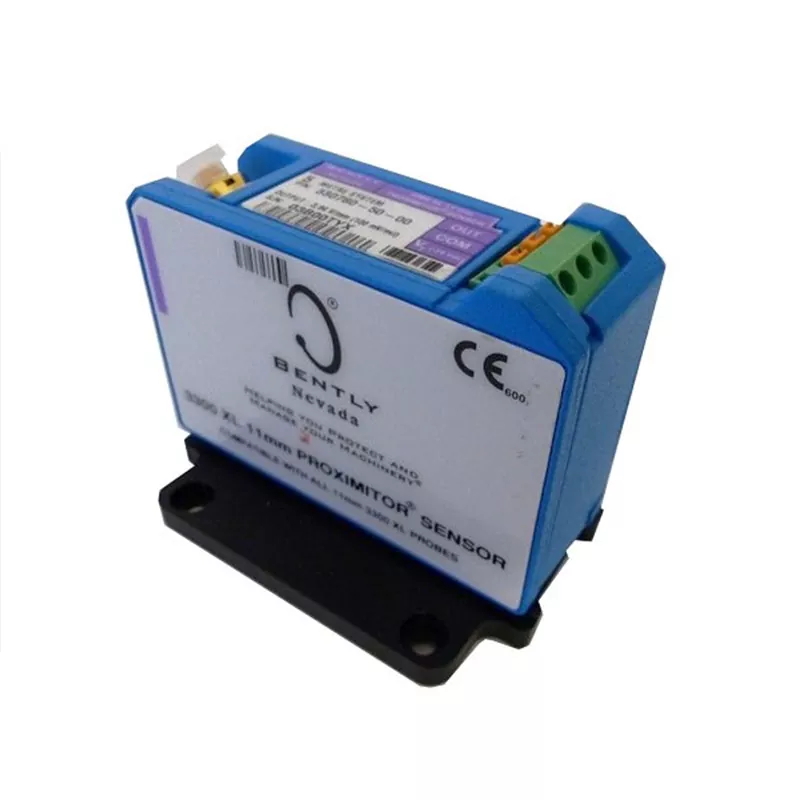

Bently Nevada è un marchio di riferimento nel campo del Condition Monitoring per macchine rotanti. Il 330780-50-00 è un sensore di prossimità appartenente al sistema di trasduttori di prossimità a correnti parassite 3300 XL da 11 mm e presenta una configurazione a montaggio inverso.
Funge da nodo di rilevamento front-end per i sistemi di monitoraggio dello stato delle macchine rotanti industriali, convertendo linearmente i segnali di spostamento e vibrazione dell'albero, catturati dalla sonda, in segnali elettrici standard che il sistema di monitoraggio può elaborare.
|
Articolo |
Specifica |
|
Nome del prodotto |
Bently Nevada 330780-50-00 |
|
Lunghezza del sistema |
5,0 metri (16,4 piedi), montato su pannello |
|
Dimensione target minima consigliata |
Diametro di 30,5 mm (1,2 pollici), bersaglio piatto |
|
Alimentazione elettrica |
-24 VCC |
|
Carico |
10 kΩ |
|
Superficie bersaglio |
Diametro 31 mm (1,2 pollici). |
|
Distanza della sonda |
2,5 mm (100 mil) |
|
Sensibilità |
3300 XL Sistema di sensori a correnti parassite da 11 mm; uscita: 3,94 V/mm (100 mV/mil) |
|
Mezzo di lavoro |
Aria, olio, acqua, ecc. |
|
Pressione massima di esercizio |
12MPa |
|
Risposta in frequenza |
0–10 kHz |
|
Caratteristiche di ampiezza-frequenza |
Attenuazione 0–1 kHz < 1%; Attenuazione 10 kHz < 5% |
|
Caratteristiche fase-frequenza |
differenza di fase 0–1 kHz < -10°; Differenza di fase 10 kHz < -100° |
La punta del sensore contiene una bobina di precisione e il prossimità le fornisce una corrente alternata (CA) ad alta frequenza.
Quando la corrente scorre attraverso la bobina, genera un campo magnetico alternato ad alta frequenza attorno alla punta della sonda.
Quando l'oggetto metallico target si avvicina alla zona del campo magnetico sulla punta della sonda, il campo magnetico alternato penetra nella superficie metallica, inducendo correnti a circuito chiuso note come correnti parassite.
Le correnti parassite sulla superficie metallica generano un proprio campo magnetico opposto, che contrasta il campo magnetico originale.
Quando l'asta metallica si avvicina alla sonda → le correnti parassite si intensificano, la perdita di energia nella bobina della sonda aumenta e l'impedenza ad alta frequenza della bobina (o induttanza equivalente) diminuisce.
Quando l'asta metallica si allontana dalla sonda → le correnti parassite si indeboliscono, la perdita di energia nella bobina diminuisce e l'impedenza della bobina viene ripristinata.
Il circuito del prossimità rileva i cambiamenti nell'impedenza o nell'ampiezza della bobina, quindi demodula e amplifica il segnale.
Il prossimità converte questa variazione in un segnale di tensione DC/AC strettamente proporzionale alla distanza del gap; questo segnale viene quindi trasmesso a un sistema di monitoraggio a rack Bently Nevada 3500 o 3300 per l'analisi dei dati di vibrazioni e spostamento in tempo reale.
Turbine e generatori a vapore: utilizzati per il monitoraggio in tempo reale delle vibrazioni dell'albero del rotore, dello spostamento assiale, dell'espansione differenziale e dell'eccentricità.
Ventole e pompe: monitora le vibrazioni assolute degli involucri e degli alloggiamenti dei cuscinetti per rilevare tempestivamente problemi quali squilibrio e disallineamento del rotore.
Compressori e pompe: i prossimità vengono utilizzati per monitorare le condizioni del sistema albero di compressori centrifughi, compressori alternativi e pompe booster di grandi dimensioni.
Controllo critico delle valvole: utilizzato per il controllo preciso dell'apertura delle valvole e il monitoraggio della posizione nelle tubazioni ad alta temperatura.
Laminatoi e apparecchiature di altoforno: grazie alle sue capacità di protezione RFI/EMI, Bently Nevada 330780-50-00 mantiene la stabilità del segnale in ambienti elettromagnetici complessi caratterizzati da fitte installazioni di azionamenti a frequenza variabile (VFD) e frequenti cicli di avvio-arresto di motori di grandi dimensioni.
Macchinari pesanti: monitoraggio in tempo reale della posizione e delle vibrazioni delle parti in movimento per ottimizzare i processi produttivi.
Produzione di carta e stampa: monitora le vibrazioni nei cilindri di asciugatura e negli alberi di trasmissione delle macchine per carta ad alta velocità.
Trattamento delle acque e protezione ambientale: applicato a grandi pompe per il trattamento delle acque reflue e ventilatori per il monitoraggio delle emissioni di gas di combustione.
Settore aerospaziale e farmaceutico: fornisce supporto ad alta precisione per il monitoraggio dello spostamento e delle vibrazioni nei settori della produzione di precisione che richiedono una rigorosa pulizia e l'affidabilità delle apparecchiature.
Yueyang Tongtu è da tempo specializzata nella vendita di prodotti importati per il controllo e l'automazione industriale, coprendo marchi importanti come Bently Nevada, ABB, Siemens, Honeywell, GE Fanuc, Foxboro, Triconex, Yokogawa, Schneider, HIMA ed Emerson.
Per quanto riguarda i prodotti Bently Nevada, abbiamo una vasta esperienza nella fornitura delle serie 3300 e 3500, inclusi moduli di monitoraggio, moduli I/O, moduli di alimentazione, sensori di prossimità, cavi di programmazione e relativi componenti.
Possiamo verificare i prodotti in base ai numeri di modello esatti o ai numeri di parte forniti dai clienti e assistere nell'identificazione dei modelli corretti per i sistemi esistenti; manteniamo inoltre ampie scorte e risorse di inventario.
R: Il vantaggio principale è un intervallo di misurazione più ampio. Mentre il sistema standard da 8 mm ha un intervallo lineare di circa 2 mm, il sistema da 11 mm si estende fino a 4,0 mm. Anche la sua sensibilità viene regolata di conseguenza su 3,94 V/mm (100 mV/mil).
R: Deve essere utilizzato come set completo con una sonda 3300 XL da 11 mm e il corrispondente cavo di prolunga.
Si consiglia di fornire i numeri di modello della sonda e del cavo di prolunga al momento dell'acquisto in modo che il nostro team tecnico possa verificare la compatibilità del sistema ed evitare discordanze del segnale.
R: Ti consigliamo di fornire quanto segue:
① Complete model number and suffixes (length, certification requirements);
② Numeri di modello della sonda/cavo di prolunga corrispondente;
③ Metodo di installazione (ad es. compatibilità con custodie a montaggio inverso);
④ Quantità richiesta e data di consegna desiderata.
Yueyang Tongtu utilizzerà queste informazioni per determinare la soluzione ottimale e fornire un preventivo.
