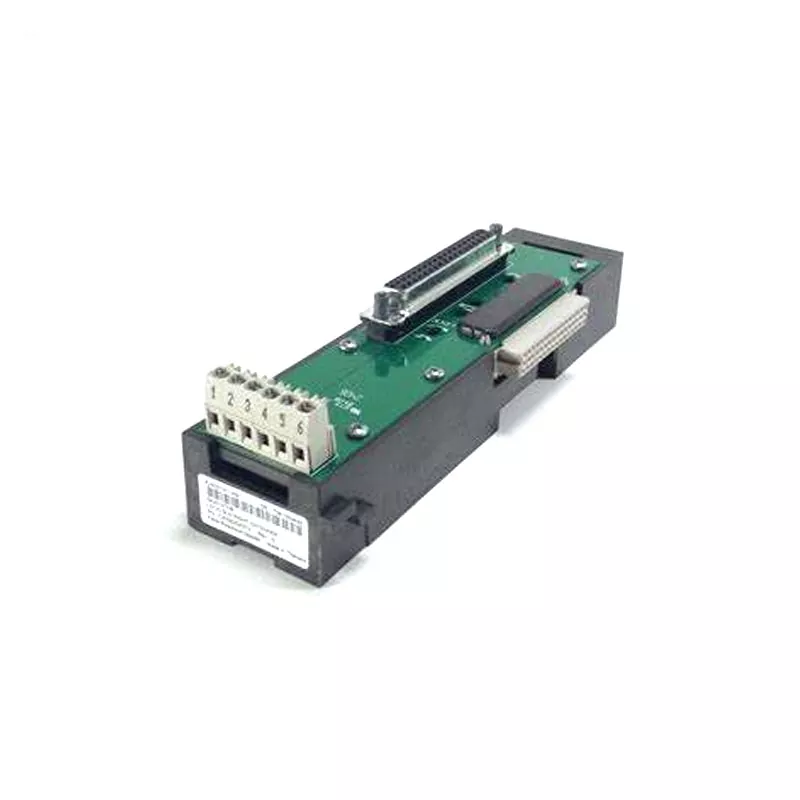

Emerson KJ4010X1-BG1 12P0830X062

L'Emerson KJ4010X1-BG1 12P0830X062 fornito da Yueyang Tongtu appartiene al sottosistema I/O della serie M DeltaV e funziona come un modulo portante. Non esegue la conversione del segnale o l'elaborazione logica; il suo ruolo è quello di mantenere la connessione elettrica e meccanica del LocalBus, passando sia i dati che l'alimentazione dal trasportatore sinistro a quello destro.

Questo modulo è generalmente necessario quando un rack DeltaV esistente ha esaurito gli slot I/O e sono necessari ripiani aggiuntivi per ospitare più moduli I/O. Installando Emerson KJ4010X1-BG1 12P0830X062 nello slot appropriato, il LocalBus viene esteso al nuovo sub‑rack, consentendo la gestione dei moduli I/O aggiuntivi dallo stesso controller.

Caratteristiche del prodotto

Espansione della capacità senza sostituzione del controller

Quando si utilizza questo modulo per aggiungere capacità I/O, il controller DeltaV rimane invariato e la configurazione del sistema non richiede un download completo.

Certificazione per aree pericolose

Il modulo è dotato di certificazioni ATEX Zona 2, IECEx, FM Classe I Divisione 2, CSA e UKEX. Può essere installato direttamente in siti industriali con gas o polveri infiammabili, come raffinerie, impianti chimici e impianti di trattamento del gas naturale.

Ampio intervallo di temperature

L'intervallo di temperatura operativa è compreso tra –40°C e +70°C, rendendolo adatto per armadi esterni, ambienti non climatizzati e condizioni climatiche estreme.

Installazione senza attrezzi

Il modulo utilizza un design a scatto. Può essere inserito negli slot della guida del backplane finché il fermo non si aggancia, senza richiedere strumenti speciali.

Robustezza meccanica

Il modulo soddisfa la norma ISA-S71.04-1985 Classe G3 per la resistenza ai contaminanti presenti nell'aria e resiste a urti da 10 g (mezzo seno, 11 ms) e vibrazioni da picco a picco di 1 mm.

Istruzioni per l'installazione

Prima di installare o rimuovere Emerson KJ4010X1-BG1 12P0830X062, l'alimentazione del rack DeltaV deve essere disattivata. Il modulo non deve essere inserito o estratto mentre il sistema è sotto tensione.

Passaggi di installazione:

1. Assicurarsi che il sistema sia spento e che l'area sia sicura.

2. Allineare il modulo agli slot della guida del backplane e spingerlo orizzontalmente.

3. Inserire finché il meccanismo di chiusura non si aggancia e verificare che il modulo sia a filo con i supporti adiacenti e posizionato saldamente.

Dopo l'installazione, non è richiesta alcuna calibrazione o configurazione dei parametri, poiché il modulo non contiene componenti regolabili o parti riparabili dall'utente.

Due punti importanti da notare:

1. La rimozione di qualsiasi modulo portante mentre il sistema è alimentato interromperà la continuità del bus locale, causando la perdita di comunicazione con il controller da parte di tutti i portanti a valle.

2. Per i cavi LocalBus che attraversano gli involucri in aree pericolose, è necessario applicare la protezione del condotto secondo i requisiti NEC o IEC.

Guida alla selezione

Prima di ordinare Emerson KJ4010X1-BG1 12P0830X062, è necessario verificare i seguenti elementi:

Direzione di espansione

Questo modello è un estensore destro. Se il layout del rack richiede l'estensione del bus verso sinistra, è necessario un modello diverso. Controllare il disegno della disposizione degli scaffali prima di effettuare un ordine.

Lunghezza totale del collegamento a margherita

Aggiungere le larghezze di tutti i vettori esistenti e proposti per confermare che la lunghezza totale non superi i 6,5 metri. Se il totale supera questo limite, prendere in considerazione la partizione del sistema o l'aggiunta di un altro controller invece di continuare a concatenare gli estensori.

Classificazione delle aree pericolose

Confermare che la classificazione delle aree pericolose del sito corrisponda alle certificazioni del modulo. Questo modulo è adatto per Zona 2 e Classe I Divisione 2. Non è approvato per Zona 0 o Zona 1.

Bilancio energetico

Il LocalBus fornisce 12,6 VCC con un massimo di 8 A. Ogni ripiano aggiuntivo e i relativi moduli I/O aumenteranno il consumo energetico. Calcolare il carico corrente prima dell'espansione per garantire una riserva di carica sufficiente.

Disponibilità del prodotto

Questo modello è fuori produzione. Per i nuovi progetti, valutare se le scorte in eccesso saranno sufficienti per le esigenze di manutenzione a lungo termine. Per le espansioni del sistema esistente o il rifornimento di pezzi di ricambio, i canali di stoccaggio sono generalmente adeguati.

Specifiche tecniche

Industrie applicative

Emerson KJ4010X1-BG1 12P0830X062 è utilizzato nei settori che richiedono automazione dei processi e capacità di espansione del sistema:

Petrolio e gas:raffinerie, lavorazione del gas naturale, unità di cracking catalitico

Chimico e petrolchimico: circuiti di processo per il controllo di temperatura, pressione e flusso

Generazione di energia: centrali termoelettriche, impianti turbine a gas, espansione I/O di sistemi ausiliari

Trattamento dell'acqua e delle acque reflue: controllo del processo e interblocco per strutture municipali e industriali

Settore manifatturiero e metalli: acciaierie, miniere e produzione generale con esigenze di I/O distribuite

Domande frequenti

D: Questo modello è ancora in produzione?

R: No. Emerson ne ha interrotto la produzione il 31 dicembre 2018. La fornitura attuale proviene da eccedenze di fabbrica o da stock usati testati.

D: Qual è la differenza tra un'estensione sinistra e una estensione destra?

A: The right extender (KJ4010X1-BG1) passes the LocalBus from the current carrier to the next carrier on the right. The left extender passes it to the left. They have different physical connector orientations and cannot be used interchangeably. Confirm the direction before ordering.

D: Il modulo richiede calibrazione o configurazione dopo l'installazione?

R: No. È un extender hardware passivo senza componenti regolabili, quindi non è necessaria alcuna calibrazione o configurazione software.

D: È possibile inserire o rimuovere il modulo mentre il sistema è in funzione?

R: No. Il sistema deve essere completamente spento prima di qualsiasi inserimento o rimozione. L'hot swap interromperà il LocalBus e potrebbe causare errori di comunicazione.

D: Cosa succede se la lunghezza del collegamento a margherita supera i 6,5 metri?

R: Oltre i 6,5 metri, non è possibile garantire l'integrità del segnale e la temporizzazione, il che potrebbe causare errori di comunicazione o interruzioni del modulo. Questo limite è dovuto alla capacità di azionamento elettrico del bus e non può essere superato aggiungendo ulteriori estensori.
