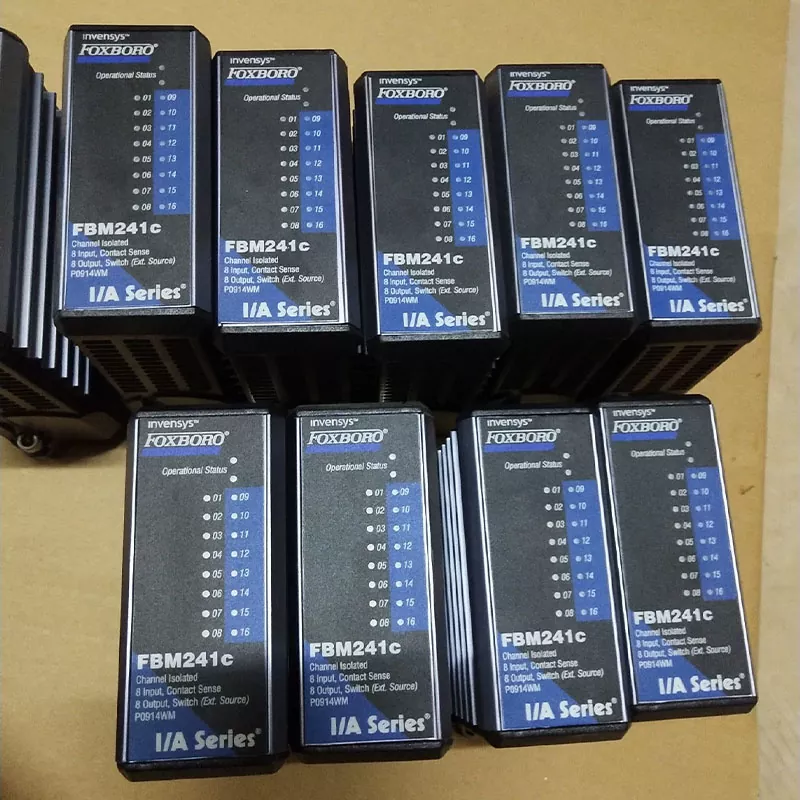

Foxboro FBM241C P0914WM combina il monitoraggio del segnale discreto e il controllo dell'uscita in un modulo I/O isolato a canale singolo, rendendolo adatto per mantenere i sistemi di controllo compatibili della serie I/A Foxboro. Per i team di manutenzione, gli integratori di sistemi e gli utenti industriali, può fungere da pratico sostituto o componente di ricambio per le installazioni Foxboro esistenti.
Foxboro FBM241C P0914WM fornisce otto canali di ingresso con rilevamento del contatto. Ciascun canale è in grado di rilevare uno stato di contatto aperto o chiuso e utilizza un circuito di bagnatura dei contatti da 24 V CC.
Le caratteristiche di input includono:
Sono forniti otto canali di uscita discreti per la commutazione di carichi alimentati esternamente.
Le specifiche di output includono:
Prima dell'installazione è necessario verificare la disposizione effettiva del carico e della terminazione rispetto alla configurazione del sistema.
I canali I/O sono isolati elettricamente tra loro e da terra. Questa configurazione aiuta a separare i circuiti di campo e può ridurre l'effetto delle differenze elettriche tra i dispositivi di campo collegati.
Le caratteristiche di isolamento fanno parte della progettazione del modulo e dovrebbero essere prese in considerazione quando lo si integra in un sistema di controllo esistente.
Il modulo supporta tempi di filtro o antirimbalzo configurabili di 0, 4, 8, 16 o 32 ms.
Ciò consente di configurare la risposta in ingresso in base alle caratteristiche dei contatti di campo collegati e aiuta a evitare modifiche indesiderate del segnale causate da rimbalzi dei contatti o disturbi di breve durata.
Foxboro FBM241C P0914WM opera tra il sistema di controllo e i dispositivi di campo discreti collegati.
Sul lato ingresso, i contatti di campo forniscono stati aperti o chiusi rilevati dai circuiti di rilevamento dei contatti del modulo. Questi stati vengono elaborati come segnali di ingresso discreti per il sistema di controllo.
Sul lato di uscita, il modulo riceve comandi di controllo discreti e commuta un carico elettrico fornito esternamente attraverso il canale di uscita appropriato.
Questa disposizione consente al modulo di gestire sia il monitoraggio dei segnali di campo che il controllo delle uscite discrete all'interno della stessa unità I/O.
| Articolo | Specifica |
| Marca | Foxboro |
| Modello | FBM241C |
| Numero di parte | P0914WM |
| Tipo di prodotto | Modulo I/O discreto isolato nel canale |
| Sistema | Serie Foxboro I/A |
| Canali di ingresso | 8 |
| Canali di uscita | 8 |
| Tipo di ingresso | Senso di contatto |
| Contatta Bagnare | 24 VCC ±15% |
| Tipo di uscita | Uscita discreta con origine esterna |
| Tensione di uscita massima applicata | 60 VCC |
| Corrente di carico massima | 2A |
| Filtro/Tempo di antirimbalzo | 0, 4, 8, 16 o 32 ms |
| Dimensioni del modulo | 102×45×104 mm |
| ca. Peso | 284 g |
| Montaggio | Piastra base modulare |
| Tipo di fornitura | Pezzo di ricambio per automazione |
Le dimensioni del modulo e le informazioni di montaggio si basano sulla documentazione tecnica Foxboro FBM241/b/c/d.
Foxboro FBM241C P0914WM appartiene alla famiglia Foxboro I/A Series Compact 200 di moduli I/O discreti.

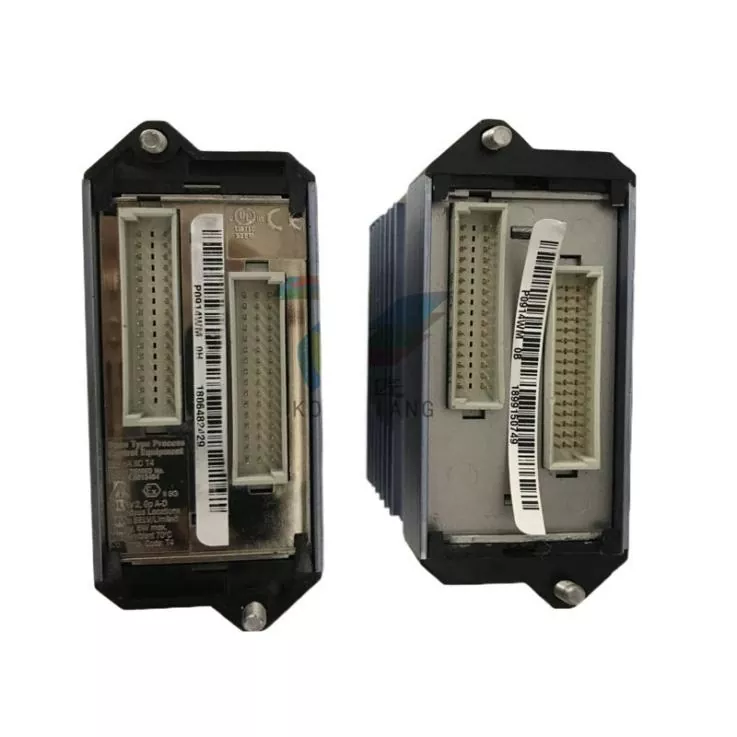

È progettato per funzionare con componenti di sistema compatibili, tra cui la piastra base modulare, il gruppo di terminazione e il cavo di terminazione appropriati. L'esatta disposizione della terminazione dipende dalla configurazione di ingresso e uscita richiesta.
Prima di ordinare un'unità sostitutiva, i clienti devono verificare:
La documentazione Foxboro identifica P0914WM come il numero di parte associato a FBM241c.
Il modulo è destinato ai sistemi di controllo industriale che richiedono il monitoraggio e la commutazione discreti del segnale di campo.
Le applicazioni tipiche includono:
La sua combinazione di ingressi e uscite discreti lo rende adatto per applicazioni in cui sono richiesti il monitoraggio del contatto sul campo e segnali di controllo discreti all'interno dello stesso sistema.
Foxboro FBM241C P0914WM è un modulo I/O discreto isolato a canale con 8 canali di ingresso e 8 canali di uscita per i sistemi di controllo Foxboro compatibili.
Fornisce 8 canali di ingresso discreti e 8 canali di uscita discreti.
I canali di ingresso utilizzano il rilevamento dei contatti con bagnatura dei contatti a 24 V CC. Sono progettati per rilevare gli stati di contatto aperto e chiuso.
Le uscite discrete alimentate esternamente supportano una tensione applicata fino a 60 V CC e una corrente di carico fino a 2 A, in base alla configurazione di terminazione applicabile e ai requisiti di sistema.
SÌ. Il modulo fornisce l'isolamento tra i canali I/O e tra i canali e la terra.
P0914WM è il codice articolo associato al modulo Foxboro FBM241C. La documentazione Foxboro elenca FBM241c con il numero di parte P0914WM.
