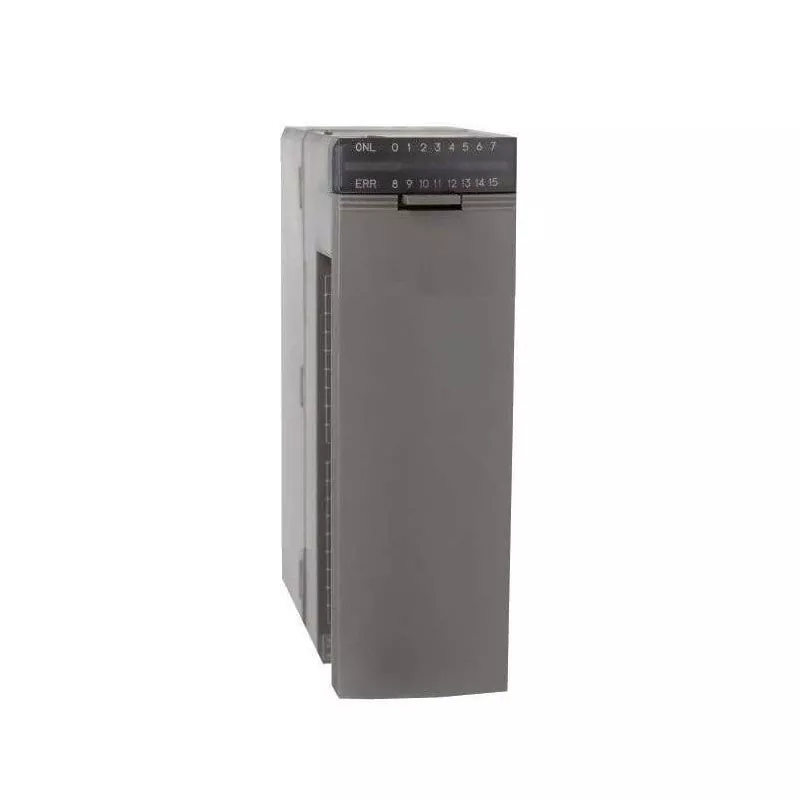

Fuji NP1X1606-W

Il Fuji NP1X1606-W è un modulo di espansione di ingresso CC a 16 punti per il PLC della serie MICREX-SX. Accetta segnali di campo a 24 VCC e fornisce lo stato degli ingressi digitali alla CPU. Il modulo viene utilizzato nelle centrali di controllo dove sono richiesti punti di ingresso aggiuntivi.

Yueyang Tongtu fornisce questo modulo come pezzo di ricambio per l'automazione industriale. L'azienda mantiene uno stock di componenti Fuji MICREX-SX e supporta l'approvvigionamento di codici più vecchi o fuori produzione. Sono disponibili l'ispezione pre-spedizione e la conferma di compatibilità.

Identificazione del prodotto

Specifiche tecniche

I valori sopra indicati si basano sulle informazioni fornite dalla fonte del prodotto. Per parametri tecnici dettagliati quali temperatura operativa, temperatura di conservazione, dimensioni e peso, fare riferimento alla documentazione tecnica ufficiale Fuji Electric MICREX-SX. Se è disponibile la scheda tecnica ufficiale, deve essere utilizzata come riferimento principale.

Fonte tecnica: documentazione e manuale del prodotto Fuji Electric serie MICREX-SX. In caso di discrepanze, i dati ufficiali del produttore hanno la precedenza.

Design e caratteristiche hardware

NP1X1606-W fa parte del sistema I/O modulare MICREX-SX. Il modulo utilizza un alloggiamento compatto per risparmiare spazio sul pannello di controllo. Si collega al sistema tramite l'interfaccia di espansione e fornisce terminali a vite per il cablaggio sul campo.

Il circuito di ingresso accetta segnali standard da 24 V CC da sensori, interruttori e contatti relè. Il tempo di risposta di circa 10 ms è adatto per applicazioni generiche di ingressi digitali.

Manutenzione sul campo e risoluzione dei problemi

Manutenzione ordinaria

1. Mantenere le aperture di ventilazione libere da polvere e detriti. La polvere accumulata può ridurre la dissipazione del calore e portare all'invecchiamento prematuro dei componenti.
2. Controllare periodicamente i terminali a vite. Le vibrazioni e i cicli termici possono causare l'allentamento delle connessioni nel tempo.
3. Verificare che il coperchio del terminale sia installato dopo il cablaggio. Il grado di protezione IP20 dipende dalla presenza del coperchio.

Controlli dei guasti comuni

Se un punto di ingresso non viene registrato correttamente:

1. Verificare che il dispositivo di campo stia fornendo 24 VCC al terminale di ingresso.
2. Controllare il cablaggio dalla morsettiera al modulo. Una vite allentata o un filo rotto sono una causa frequente.
3. Verificare il LED indicatore di ingresso per il canale corrispondente. Se il LED è acceso ma la CPU non legge il segnale, il problema potrebbe risiedere nella comunicazione di espansione.
4. Se il LED è spento mentre è presente il segnale di campo, il punto di ingresso potrebbe essere danneggiato o il terminale comune potrebbe essere scollegato.
5. Scambiare il cablaggio sul campo con un punto di ingresso funzionante noto. Se il segnale segue il dispositivo di campo, il punto di ingresso originale è difettoso.

Prova e ispezione del prodotto

Per supportare la verifica del prodotto, è possibile fornire o confermare i seguenti elementi prima della spedizione:

• Foto reali del modulo (fronte, retro, lato terminale)
• Foto della targhetta e del numero di parte
• Registro delle ispezioni pre-imbarco
• Foto delle condizioni dell'imballaggio

La disponibilità di questi articoli dipende dallo stock e dal lotto attuali. Si prega di richiederli al momento della conferma dell'ordine.

Lista di controllo per l'ispezione pre-imbarco

Domande frequenti

Q1: Come posso verificare che NP1X1606-W sia compatibile con il mio sistema MICREX-SX?

R: Fornire il modello della CPU e una foto del modulo esistente. Controlleremo l'interfaccia di espansione e la configurazione del sistema prima della spedizione.

Q2: Qual è la differenza tra la corrente di ingresso di 7 mA e il segnale applicabile di 35 mA?

R: 7 mA è la corrente tipica assorbita dal circuito di ingresso del modulo quando vengono applicati 24 V CC. 35 mA è la corrente nominale massima per la sorgente del segnale di campo. L'esatto significato di questi valori dovrebbe essere confermato dalla scheda tecnica ufficiale Fuji Electric.

Q3: Questo modulo può essere sostituito a caldo?

R: NP1X1606-W non è progettato per la sostituzione a caldo. L'alimentazione del sistema deve essere spenta prima di rimuovere o inserire il modulo per evitare danni.

Q4: Cosa devo controllare se un punto di ingresso smette di funzionare?

R: Verificare innanzitutto che il segnale di campo sia presente sul terminale. Quindi controllare il cablaggio e l'indicatore di ingresso. Se il LED è acceso ma la CPU non legge il segnale, verificare la comunicazione dell'espansione. Se il LED è spento, il circuito di ingresso potrebbe essere danneggiato.

Q5: NP1X1606-W è ancora disponibile?

R: La disponibilità dipende dallo stato attuale della produzione del produttore e dall'inventario del distributore. Vi preghiamo di contattarci indicando la quantità richiesta e il luogo di consegna in modo da poter verificare le attuali opzioni di approvvigionamento.

Q6: Posso utilizzare questo modulo con una serie diversa di PLC Fuji?

R: NP1X1606-W è specifico per la serie MICREX-SX. Non è compatibile con altre famiglie di PLC Fuji. Il modello della CPU deve essere confermato prima dell'ordine.

Informazioni sul fornitore

Yueyang Tongtu E-commerce Co., Ltd. fornisce pezzi di ricambio per l'automazione industriale da oltre 20 anni. L'azienda si concentra su PLC, DCS e sistemi di monitoraggio dei macchinari e mantiene uno stock di componenti Fuji MICREX-SX.

• Ambito aziendale: pezzi di ricambio per l'automazione industriale, inclusi moduli PLC, unità I/O, componenti del sistema DCS e parti del sistema di controllo fuori produzione.
• Controllo qualità: prima della spedizione, tutti i prodotti vengono controllati per verificarne il numero di parte, le condizioni fisiche e l'integrità del connettore. È accettata l'ispezione di terzi.
