GE Fanuc DS200PCCAG5AC

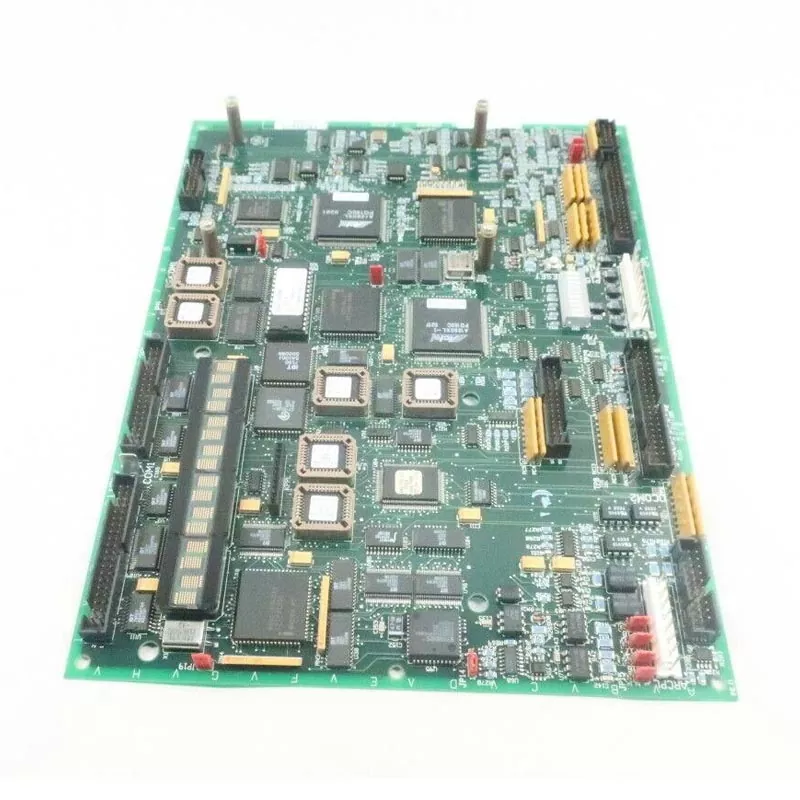

GE Fanuc DS200PCCAG5AC è una scheda di controllo dell'alimentazione PCCA ad alta potenza all'interno del sistema di controllo GE Fanuc Mark V, che funge da hub centrale per i circuiti di azionamento dell'unità.

Parametro del prodotto

Caratteristiche hardware e funzionali principali

1. Design dedicato ad alta potenza (HP elevato).

Revisione hardware G5 configurata specificatamente per applicazioni ad alta potenza, che supporta modalità di azionamento rigenerative/non rigenerative con un intervallo di tensione di armatura di 240–630 V CC.

Nessun soppressore integrato: tutti i componenti buffer vengono riposizionati su gruppi di sistema esterni. Si tratta di un progetto ingegneristico intenzionale per il Gruppo G5, non di un difetto. Rimuovendo gli smorzatori e i circuiti di attenuazione integrati, la densità di potenza e l'efficienza di dissipazione del calore vengono notevolmente migliorate per le applicazioni con ponte SCR ad alta potenza.

2. Interfaccia del ponte di alimentazione SCR

Gestisce ponti di potenza SCR ad alta corrente tramite segnali di gate isolati da trasformatore di impulsi, fornendo isolamento galvanico da 1500 V RMS tra i circuiti di controllo a bassa tensione e le sezioni di potenza ad alta tensione.

12 connettori a spina per segnali di impulso di gate avanti e indietro, che supportano topologie SCR a ponte intero.

Si interfaccia con schede di potenza di tipo DCFB e supporta reattori Leg e fusibili Leg per una precisa protezione da sovracorrente a livello di ramo.

3. Configurazione flessibile del sistema

4 ponticelli integrati (JP1, JP2, WP3, WP4) per la configurazione: numero di gruppo di schede, intervallo di tensione del sistema, funzionamento del condensatore, temporizzazione del ponte e feedback di tensione.

Design senza fusibili: si affida a fusibili esterni sulla gamba per la protezione da sovracorrente, una scelta di design che semplifica la sostituzione della scheda e riduce i tempi di manutenzione.

Compatibile con i telai rack Mark V di tipo J, K e M; supporta configurazioni con trasformatore bus sia indipendenti che comuni.

4. Diagnostica e monitoraggio dello stato

Indicatori LED: PWR (alimentazione), FAULT, TRIP: consentono una rapida valutazione dello stato in loco.

Punti di test montati su scheda per la verifica del segnale (impulsi di gate, segnali di feedback CT/VT) .

5. Progettazione ambientale e di affidabilità

Rivestimento conforme per la protezione da polvere, umidità ed esposizione chimica in ambienti industriali difficili.

Temperatura di funzionamento: da -20°C a +60°C (gamma industriale standard) .

Basso consumo energetico: ≤5 W dall'alimentazione del backplane.

Design PCB multistrato con immunità EMI migliorata.

Interfaccia di comunicazione e compatibilità dei protocolli

1. Supporta l'interfaccia con i microcontrollori dell'utente e le apparecchiature PLC; le interfacce hardware includono porte seriali RS-232 e RS-485, con compatibilità simultanea per metodi di comunicazione Ethernet e wireless.

2. Dispone del supporto integrato per più protocolli di comunicazione, inclusi protocolli specifici del PLC, Modbus, I2C e protocolli personalizzati, garantendo un'ampia compatibilità con vari dispositivi di automazione in loco.

3. Le schermate di monitoraggio e funzionamento sono sviluppate utilizzando il software di configurazione HMImaker, consentendo la generazione rapida e senza codice di interfacce grafiche.

Architettura e vantaggi operativi

1. Progettazione hardware completamente digitale senza sistema operativo, eliminando il rischio di arresti anomali del sistema; l'unità si avvia direttamente nell'interfaccia operativa, garantendo prestazioni di visualizzazione stabili.

2. Elevata immunità alle interferenze elettromagnetiche (EMI), che lo rende adatto per l'installazione all'interno di armadi in ambienti con elevata EMI come centrali elettriche e officine di lavorazione chimica.

3. GE Fanuc DS200PCCAG5AC offre un basso consumo energetico complessivo e velocità di aggiornamento dello schermo rapide; la sostituzione delle parti di ricambio non richiede alcuna complessa installazione o implementazione del sistema di basso livello.

4. La scheda svolge due funzioni: visualizzazione e controllo, e funge da punto di connessione critico per i sistemi di alimentazione ad alta potenza, agendo come componente fondamentale indispensabile del circuito di azionamento.

Riferimento rapido per la compatibilità del sistema Mark V

Settori applicabili e condizioni operative

1. Energia, elettricità e petrolio e gas

Sostituzione di pezzi di ricambio per sistemi Mark V in gruppi elettrogeni e apparecchiature elettriche; risolve i guasti negli anelli di controllo di avvio/spegnimento e di regolazione della velocità.

2. Produzione chimica

Unità di automazione per linee di produzione chimica, utilizzate per il monitoraggio delle apparecchiature di processo e il controllo dell'azionamento a circuito chiuso.

3. Ingegneria navale

Impianti di automazione per piattaforme offshore, monitoraggio dei processi delle apparecchiature di movimentazione e relè di segnale di azionamento.

4. Produzione tradizionale

Retrofitting di sistemi di automazione di fabbrica preesistenti; sostituisce schede invecchiate o danneggiate dello stesso modello per ripristinare il funzionamento dell'apparecchiatura.

Nota: GE Fanuc DS200PCCAG5AC è un pezzo di ricambio hardware fuori produzione; viene utilizzato principalmente per la manutenzione dei sistemi legacy esistenti e non è consigliato per lo sviluppo di nuovi progetti.

Domande frequenti

D1: È possibile scambiare direttamente GE Fanuc DS200PCCAG5AC con una scheda PCCA in versione standard?

R: No. Questo modello è una versione dedicata ad alta potenza (High-HP) con revisione hardware G5. La scheda in sé non integra componenti snubber o di attenuazione: questi vengono ricollocati in gruppi di sistemi esterni come progetto ingegneristico deliberato per applicazioni ad alta potenza. La sostituzione diretta con una versione standard (ad esempio, G1/G2) comporterà anomalie hardware e di sistema mancanti.

Prima di procedere: verifica che sul tuo sistema siano installati reattori e fusibili gamba. Confermare che la configurazione hardware completa corrisponda ai requisiti G5 ad alta potenza. In caso di dubbi, fornisci il numero di serie del rack Mark V del tuo sistema e ti aiuteremo con la verifica

Q2: Quali sono i sintomi tipici in loco quando la scheda non funziona correttamente?

R: I sintomi comuni di guasto includono:

L'unità non si avvia o presenta una regolazione della velocità anomala

L'unità di azionamento scatta con codici di errore relativi al ponte SCR

Nei casi più gravi viene attivato il blocco di spegnimento immediato

Importante: alcuni guasti sono latenti: non vengono visualizzati allarmi di errore e le spie luminose potrebbero apparire normali. Questi casi richiedono una valutazione completa basata sui dati diagnostici del sistema, inclusa la verifica del segnale di impulso del gate e i controlli del feedback CT/VT nei punti di test montati sulla scheda. Non fare affidamento esclusivamente sugli indicatori LED per la diagnosi

Q3: Quali informazioni sono richieste per l'acquisto di questo pezzo di ricambio, oltre al numero completo del modello?

R: Per garantire la compatibilità, ti consigliamo di fornire:

Versione del sistema Mark V e revisione del firmware (se nota)

Potenza nominale dell'unità e intervallo di tensione dell'armatura

Tipo di telaio rack del sistema (J, K o M)

Se la parte è destinata alla sostituzione completa dell'unità o a scopi di risoluzione dei problemi/backup

Revisione attuale della scheda (se si sostituisce una scheda esistente, fornire il modello completo e la revisione)

Queste informazioni ci aiutano a verificare la compatibilità e a prevenire errori di distribuzione causati dalla mancata corrispondenza della versione

Q4: Quali semplici controlli dovrebbero essere eseguiti dopo aver ricevuto la scheda ma prima dell'installazione in loco?

A: Lista di controllo pre-installazione:

Q5: Questo circuito stampato è ancora in produzione presso il produttore originale?

R: No. Questo hardware è un pezzo di ricambio fuori produzione. GE non produce più in serie il DS200PCCAG5ACB. La disponibilità sul mercato dipende principalmente dall’inventario esistente.

Consiglio per la selezione: quando acquisti questa parte, dai la priorità alla verifica della compatibilità della versione hardware (revisione G5) e della configurazione del sistema per evitare di acquistare un componente incompatibile. Forniamo solo tavole originali autentiche provenienti da canali formali, non unità rinnovate o recuperate.

Q6: È possibile sostituire a caldo la scheda mentre il sistema è in funzione?

R: No. I sistemi Mark V non sono stati progettati per l'inserimento live di hardware PCCA. Mettere la scheda sotto tensione può danneggiare le interfacce SCR o le connessioni del backplane. Spegnere sempre completamente il sistema prima della rimozione o dell'installazione.
