Allen-Bradley 1794-IT9

L'Allen-Bradley 1794-IT9 fornito da Yueyang Tongtu è un modulo di ingresso analogico isolato a 8 canali ad alta densità all'interno del sistema I/O FLEX™ di Rockwell Automation. Progettato appositamente per acquisire segnali ultradeboli senza deriva, fornisce segnale tra ambienti di processo ad alta temperatura e controllori industriali come i sistemi ControlLogix, CompactLogix o SLC 500.

Caratteristiche principali

Termocoppia multitipo e supporto mV

Si collega direttamente con termocoppie di tipo J, K, T, E, R, S, B e N, gestendo anche ingressi diretti in millivolt all'interno dell'intervallo.

Isolamento del segnale da canale a canale

L'isolamento canale-canale integrato previene i loop di terra e aiuta a ridurre l'instabilità del segnale causata da disturbi elettrici e problemi di messa a terra.

Conversione del segnale ad alta risoluzione

Converte le variazioni del sensore di temperatura a livello di microvolt in segnali digitali precisi a 16 bit, garantendo un monitoraggio accurato del processo.

Compensazione della giunzione fredda

Presenta una compensazione interna della giunzione fredda per mantenere un'elevata precisione di misura anche in condizioni di temperatura ambiente fluttuante dell'armadio elettrico.

Integrazione di rete flessibile

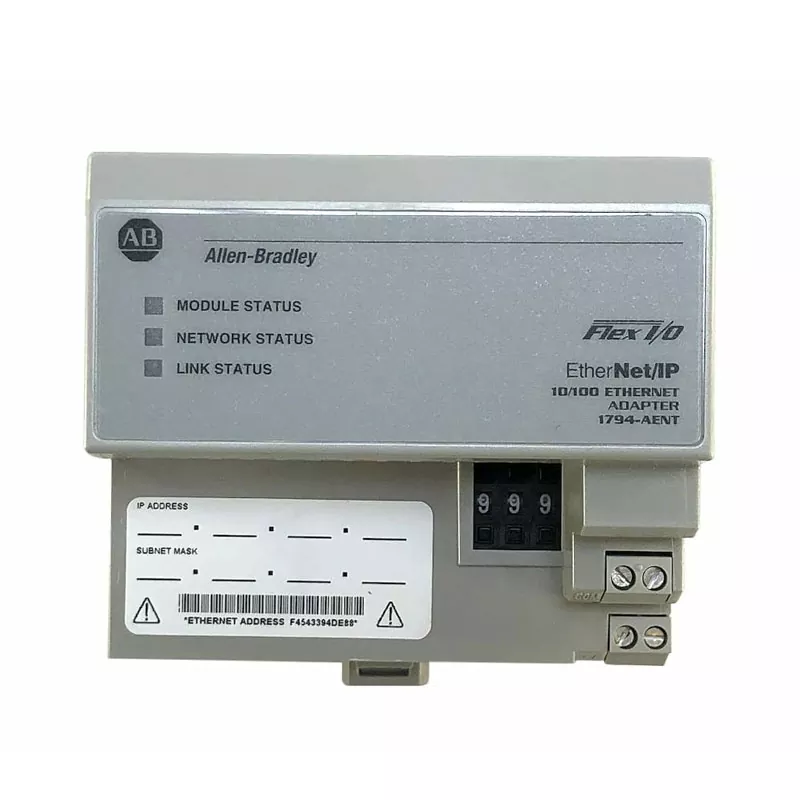

Si monta perfettamente sulle unità terminali base (TBU) 1794 standard e comunica su EtherNet/IP, ControlNet o DeviceNet tramite adattatori di rete FLEX I/O (ad esempio 1794-AENT).

Matrice delle specifiche tecniche

Guida alla scelta dell'architettura del sistema e della base terminale

Per garantire un'implementazione senza problemi ed evitare errori di ordinazione, associare Allen-Bradley 1794-IT9 con l'unità base terminale (TBU) e l'adattatore appropriati:

Unità terminali base (TBU) compatibili:

• 1794-TB3T: consigliato per ingressi termocoppia; fornisce terminali integrati di compensazione della giunzione fredda (CJC).

• 1794-TB3G: adatto per applicazioni con sensori con messa a terra che richiedono punti di messa a terra estesi.

Compatibilità dell'adattatore di rete:

• 1794-AENT/1794-AENTR: per reti industriali EtherNet/IP a porta doppia/singola.

• 1794-ACN15/1794-ACNR15: per architettura ControlNet.

• 1794-ADN: per sistemi bus di campo DeviceNet.

Applicazioni industriali

Petrolchimico e petrolio/gas: monitoraggio della temperatura in tempo reale per recipienti di reazione, forni di cracking e condotte di trasporto per mantenere la sicurezza operativa.

Generazione e distribuzione di energia: monitoraggio preciso delle temperature dei cuscinetti delle turbine, delle condizioni del vapore delle caldaie e del riscaldamento dei trasformatori.

Lavorazione dei metalli e metallurgia: monitoraggio della temperatura nei forni per trattamento termico, linee di ricottura e sistemi di colata continua.

Produzione discreta e settore automobilistico: riscaldamento di processo automatizzato, forni di polimerizzazione termica e linee di assemblaggio a clima controllato.

Linee guida per l'installazione

Errore di selezione della base terminale

Non utilizzare basi terminali standard a 2 fili (come 1794-TB2); il 1794-IT9 richiede un'unità base a 3 fili o dotata di CJC specializzata (come 1794-TB3T) per funzionare in modo accurato.

Standard di cablaggio e schermatura

Far passare i cavi di prolunga della termocoppia in condotti separati e schermati lontano dalle linee elettriche ad alta tensione almeno per evitare la distorsione del segnale.

Precauzioni per lo scambio a caldo

Sebbene FLEX I/O supporti Removal and Insertion Under Power (RIUP), assicurarsi che l'interruttore a chiave della base terminale sia impostato sulla posizione 3 prima di installare 1794-IT9.

Perché provenire da Yueyang Tongtu?

1. Garanzia originale: proveniente da canali di fornitura legittimi e verificati, con documentazione del prodotto disponibile e registri di fornitura tracciabili: zero parti ricondizionate o contraffatte.

2. Ispezione pre-spedizione: ogni unità è sottoposta a verifica visiva, controlli di integrità dei pin e imballaggio ESD antistatico prima della spedizione.

3. Supporto tecnico per l'integrazione: guida gratuita sulla configurazione hardware del modulo, mappatura I/O e impostazione della comunicazione per le piattaforme Rockwell Automation (ControlLogix, CompactLogix e SLC 500).

Domande frequenti

D: Qual è la differenza principale tra Allen-Bradley 1794-IT9 e 1794-IRT8?

R: Il 1794-IT9 è specializzato in termocoppie e ingressi con isolamento del canale, rendendolo ideale per applicazioni ad alta temperatura e deboli millivolt. Il 1794-IRT8, invece, è un modulo combinato che gestisce sia sensori RTD (rilevatore di temperatura di resistenza) che termocoppia su canali non isolati.

D: È possibile utilizzare il modulo 1794-IT9 con un controllore SLC 500?

R: Sì. Sebbene il modulo sia montato su una base FLEX I/O, si collega ai sistemi SLC 500 tramite un modulo scanner RIO 1747-SN o tramite un adattatore EtherNet/IP (1794-AENT) collegato alle moderne architetture PLC.

D: Cosa devo fare se le letture della temperatura mostrano derive o salti costanti?

R: Innanzitutto, verificare di utilizzare una base terminale 1794-TB3T con sensori di compensazione della giunzione fredda (CJC) cablati correttamente. In secondo luogo, verificare che la schermatura del sensore sia messa a terra in un unico punto e isolata dalle linee elettriche
